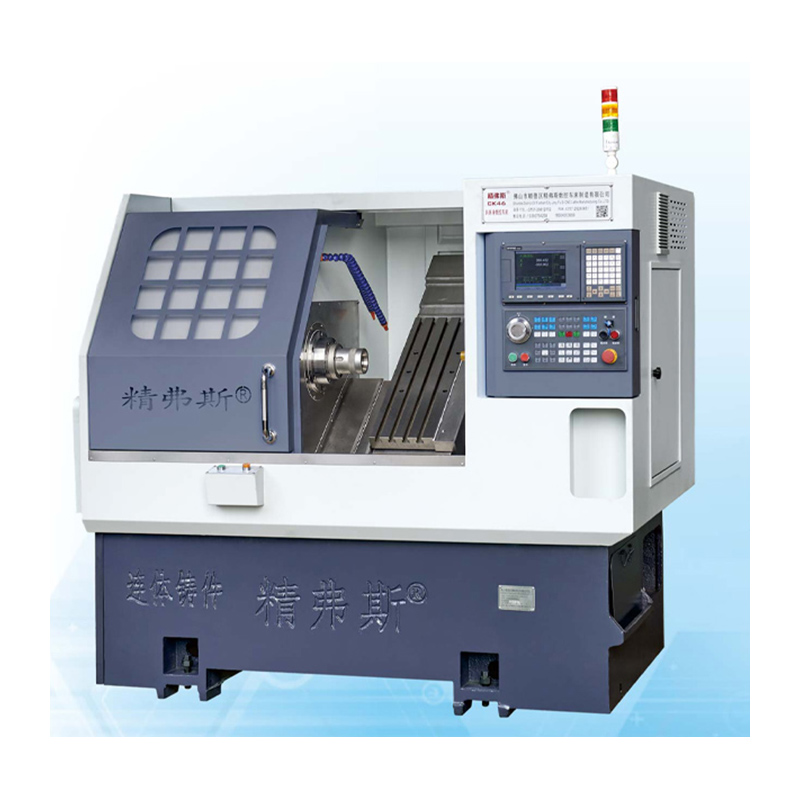

Mesin Bubut CNC Tempat Tidur Miring Turret

Mesin bubut CNC tempat tidur miring menara Jingfusi® berkualitas tinggi adalah jenis mesin bubut kontrol numerik komputer (CNC) khusus yang menggabungkan fitur mesin bubut tempat tidur miring dan mesin bubut menara. Jenis alat berat ini dirancang untuk memberikan peningkatan keserbagunaan, produktivitas, dan presisi dalam operasi pembubutan dan pemesinan.

Model:CK76

mengirimkan permintaan

Deskripsi Produk

Anda dapat yakin untuk membeli Mesin Bubut CNC Jingfusi® Turret Slant bed dari kami. Kami berharap dapat bekerja sama dengan Anda, jika Anda ingin tahu lebih banyak, Anda dapat berkonsultasi dengan kami sekarang, kami akan membalas Anda tepat waktu!

Berikut adalah fitur dan karakteristik utama dari mesin bubut CNC turret slant bed:

Desain Tempat Tidur Miring: Seperti mesin bubut tempat tidur miring tradisional, mesin ini memiliki tempat tidur miring. Alas miring menawarkan peningkatan kekakuan dan manajemen chip, memastikan akurasi pemesinan dan penyelesaian permukaan yang lebih baik.

Sistem Perkakas Turret: Turret pada mesin bubut ini memungkinkan penggantian perkakas pemotong secara cepat dan otomatis. Menara dapat menampung beberapa stasiun perkakas, biasanya disusun secara melingkar atau linier, dan setiap stasiun dapat menampung perkakas pemotong yang berbeda. Sistem perkakas ini memfasilitasi operasi pemesinan yang rumit tanpa perlu mengganti pahat secara manual.

Keserbagunaan: Mesin bubut CNC tempat tidur miring menara adalah mesin yang sangat serbaguna yang mampu melakukan berbagai operasi pembubutan, seperti pembubutan, permukaan, penguliran, pembuatan alur, pengeboran, dan penggilingan. Stasiun perkakas turret dapat diisi dengan berbagai jenis perkakas untuk menangani beragam tugas pemesinan.

Pemesinan Berkecepatan Tinggi: Kombinasi desain alas miring dan sistem perkakas menara menjadikan alat berat ini cocok untuk operasi pemesinan berkecepatan tinggi, sehingga menghasilkan peningkatan produktivitas.

Presisi dan Akurasi: Mesin bubut turret slant bed menawarkan presisi dan akurasi tinggi karena konstruksinya yang kaku dan kemampuan untuk menggunakan beberapa alat pemotong tanpa kalibrasi ulang.

Kontrol Chip: Alas miring membantu pengendalian dan evakuasi chip secara efektif, mengurangi risiko penumpukan chip dan kerusakan alat selama pemesinan.

Integrasi Otomasi: Mesin bubut CNC turret slant bed dapat diintegrasikan dengan sistem otomasi dan pemuat robot untuk pemesinan tanpa awak atau tanpa lampu, sehingga meningkatkan efisiensi produksi.

Kompatibilitas Material: Mesin ini mampu mengerjakan berbagai macam material, termasuk logam, plastik, dan komposit, sehingga cocok untuk berbagai industri dan aplikasi.

Produksi Suku Cadang Kompleks: Kombinasi sistem perkakas alas miring dan turret menjadikan mesin bubut alas miring turret ideal untuk memproduksi suku cadang kompleks dengan banyak fitur.

Singkatnya, mesin bubut CNC tempat tidur miring menara menawarkan keunggulan desain tempat tidur miring dan sistem perkakas menara. Hal ini menghasilkan solusi permesinan yang serbaguna, presisi tinggi, dan efisien yang sangat cocok untuk berbagai aplikasi pembubutan dan penggilingan di industri seperti dirgantara, otomotif, manufaktur perangkat medis, dan banyak lagi.

Diagram Perjalanan Mesin

Rincian Produk

Daftar Parameter

proyek		satuan	CK46	CK52	CK76
Panjang putaran maksimum		mm	350
Diameter putaran maksimum di tempat tidur		mm	Ø 500
Diameter belok maksimum pada skateboard		mm	Ø 160
Kecenderungan tempat tidur		°	35°
Perjalanan efektif sumbu X/Z		mm	Diameternya 1000/400
Spesifikasi sekrup sumbu X/Z		mm	32
Spesifikasi rel sumbu X/Z		mm	35
Tenaga motor sumbu X/Z		KW	1.3
Pergerakan cepat maksimum sumbu X/Z		m/mnt	24
Alat mesin panjang X lebar X tinggi		mm	2100X1580X1800
Berat total seluruh mesin		kg	2600
Nomor pisau		memperbaiki	8
Ukuran pisau persegi		mm	20X20
Ukuran pemotong lubang bundar		mm	Ø20
Kekuatan total		kw	13	13	16
Konsumsi daya rata-rata		kw/jam	2	2	2.5
poros utama	Bentuk muka ujung spindel		A2-5	A2-6	A2-8


	Kecepatan spindel maksimum	rpm	6000 (setel ke 4500)	4200 (setel ke 3500)	3200 (setel ke 2500)
	Tenaga motor spindel	KW	7.5	7.5	11
	Torsi terukur motor spindel	Nm	47,8Nm	47,8Nm	72Nm
	Diameter lintasan batang maksimum	mm	Ø 45	Ø 51	Ø 75

Akurasi Alat Mesin

Akurasi mesin, standar faktor Jingfus ：
Item tes utama	Diagram skematik	Metode deteksi	Standar pabrik


Detak radial spindel,		Mendeteksi kehabisan kerucut luar	0.0025


Posisi pengulangan sumbu X		Mendeteksi posisi berulang sumbu X. Catatan: Pertama-tama prediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu deteksi pemosisian berulang.	0.0025


Posisi pengulangan sumbu Z		Deteksi posisi berulang pada sumbu Z. Catatan: Pertama-tama prediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu deteksi pemosisian berulang.	0.0025


Jika pelanggan ingin menguji keakuratan ISO atau VD1 sumbu X/Z/Y, hal itu harus ditentukan pada saat penulisan kontrak. Pelanggan harus menguji barang ini pada saat yang sama dengan penerimaan awal Pabrik Jingfusi.
