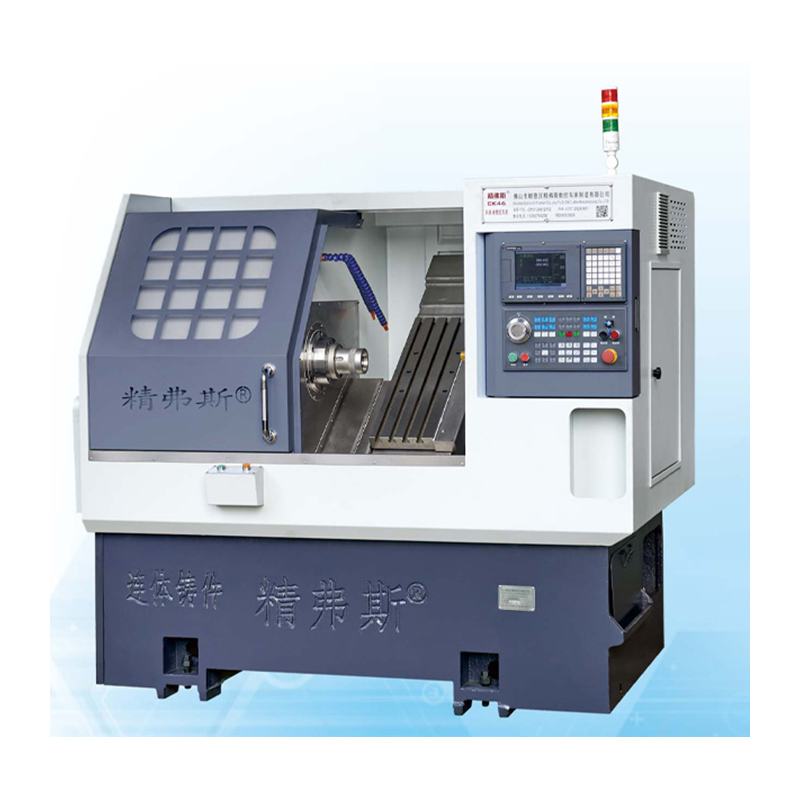

Mesin bubut miring CNC berkecepatan tinggi

Mesin mesin bubut miring CNC berkecepatan tinggi Jingfusi® berdiri sebagai alat permesinan presisi presisi mutakhir, disesuaikan untuk aplikasi belokan dan penggilingan. Terkenal dengan kecepatannya yang tak tertandingi, akurasi tepat, dan keserbagunaan yang sangat besar, mesin bedong miring CNC berkecepatan tinggi ini menggabungkan beberapa fitur penting untuk memastikan kinerja pemesinan yang unggul.

Model:CK52

mengirimkan permintaan

Deskripsi Produk

Berikut adalah karakteristik utama dan keunggulan mesin bubut CNC Slant berkecepatan tinggi:

Konfigurasi Slant-Bed:

Mesin bubut miring CNC berkecepatan tinggi mesin Jingfusi® miring, biasanya antara 30 dan 45 derajat dari horizontal. Konfigurasi miring ini tidak hanya meningkatkan kekakuan struktural mesin tetapi juga mengoptimalkan penghapusan chip, menghasilkan presisi pemesinan yang ditingkatkan dan lapisan permukaan yang lebih halus.

Spindle berputar cepat:

Mesin bubut miring CNC berkecepatan tinggi dari Jingfusi® menawarkan spindel berkecepatan tinggi yang kuat yang mampu berputar dengan kecepatan yang belum pernah terjadi sebelumnya. Ini memungkinkan mesin untuk menyelesaikan tugas lebih efisien, secara signifikan mengurangi waktu penyelesaian.

Pertukaran alat cepat:

Dilengkapi dengan Automatic Tool Changer (ATC), mesin dapat bertransisi dengan mulus antara alat, meminimalkan downtime operasional. ATC memastikan proses pemesinan yang halus dan tidak terputus.

Sistem turret multi-alat:

Mesin bubut miring CNC menggabungkan sistem alat menara yang dapat menampung banyak alat pemotong. Sistem ini memungkinkan pengindeksan cepat, meniadakan kebutuhan untuk pertukaran alat manual, dan mahir dalam menangani operasi pemesinan yang rumit.

berubah -ubahKemampuan e:

Mesin bubut miring CNC berkecepatan tinggi unggul dalam berbagai operasi belok, termasuk memutar, menghadap, threading, grooving, pengeboran, dan penggilingan. Sistem alat Turret dapat dimuat dengan beragam alat untuk menangani berbagai persyaratan pemesinan, membuat seluruh pengaturan sangat mudah beradaptasi.

UnparallelEd prEcision:

Kombinasi tempat tidur miring, spindel berkecepatan tinggi, dan sistem kontrol CNC canggih memastikan akurasi pemesinan dan kualitas permukaan yang tak tertandingi, menjadikan mesin bubut miring Jingfusi® CNC menjadi pilihan yang dapat diandalkan untuk tugas pemesinan presisi.

Diagram perjalanan mesin

CNC Slant Bed Machine Speed Berkecepatan Tinggi Detail Produk Mesin Lathe

Daftar Parameter Mesin Mesin Tempat Tidur Slant Kecepatan Tinggi

proyek		satuan	CK46	CK52	CK76
Panjang belokan maksimum		mm	350
Diameter belokan maksimum di tempat tidur		mm	Ø 500
Diameter belokan maksimum di skateboard		mm	Ø 160
Kecenderungan tempat tidur		°	35 °
Perjalanan efektif sumbu x/z		mm	Diameter 1000/400
Spesifikasi sekrup sumbu x/z		mm	32
Spesifikasi rel sumbu x/z		mm	35
Daya motor sumbu x/z		KW	1.3
Gerakan cepat maksimum sumbu x/z		m/my	24
Panjang alat mesin x lebar x tinggi		mm	2100x1580x1800
Berat total seluruh mesin		Kg	2600
Nomor pisau		memperbaiki	8
Ukuran pisau persegi		mm	20x20
Ukuran pemotong lubang bundar		mm	Ø20
Kekuatan total		KW	13	13	16
Konsumsi daya rata -rata		KW / H.	2	2	2.5
poros utama	Bentuk wajah ujung spindle		A2-5	A2-6	A2 -8


	Kecepatan spindel maksimum	r/mnt	6000 (diatur ke 4500)	4200 (diatur ke 3500)	3200 (diatur ke 2500)
	Daya motor spindel	KW	7.5	7.5	11
	Torsi peringkat motor spindle	Nm	47.8nm	47.8nm	72nm
	Diameter lewat bar maksimum	mm	Ø 45	Ø 51	Ø 75

Akurasi alat mesin

Akurasi Mesin, Standar Faktor Jingfus ：
Item tes utama	Diagram skematik	Metode deteksi	Standar Pabrik


Spindle Radial Beat,		Mendeteksi runout kerucut luar	0.0025


Posisi Ulangi Sumbu X.		Mendeteksi posisi berulang sumbu x. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.0025


Posisi Ulangi Sumbu Z-Acara		Mendeteksi posisi berulang pada sumbu z. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.0025


Jika pelanggan ingin menguji akurasi ISO atau VD1 dari sumbu x/z/y, itu harus ditentukan pada saat penulisan kontrak. Pelanggan harus menguji item ini pada saat yang sama dari penerimaan awal pabrik Jingfusi.
