Mesin Bubut CNC Tempat Tidur Miring
  • Mesin Bubut CNC Tempat Tidur Miring - 0 Mesin Bubut CNC Tempat Tidur Miring - 0

Mesin Bubut CNC Tempat Tidur Miring

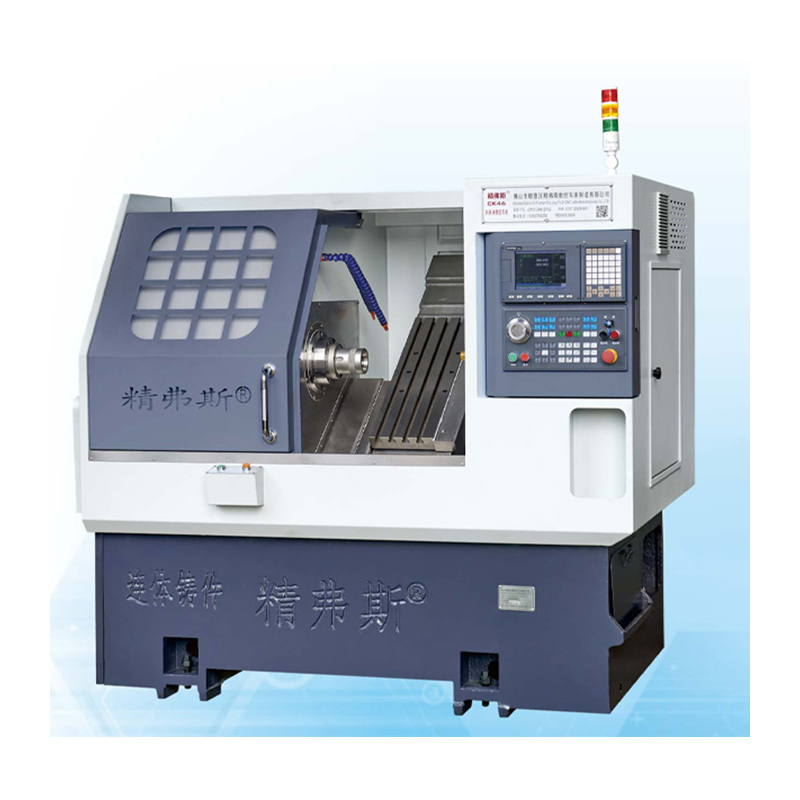

Mesin bubut CNC tempat tidur miring Jingfusi® adalah jenis mesin bubut kontrol numerik komputer (CNC) yang memiliki desain tempat tidur miring atau miring. Desain ini membedakannya dari mesin bubut flat bed tradisional. Pada mesin bubut alas miring, alas atau alas mesin dimiringkan dengan sudut, biasanya sekitar 35 derajat, relatif terhadap bidang horizontal. Desain ini menawarkan beberapa keunggulan dan umumnya digunakan dalam proses permesinan dan manufaktur modern.

Model:CK46

mengirimkan permintaan

Deskripsi Produk

Jingfusi®  is a leading China Slant Bed CNC Lathe Machine manufacturer, supplier and exporter. Adhering to the pursuit of perfect quality of products, so that our Slant Bed CNC Lathe Machine have been satisfied by many customers. Extreme design, quality raw materials, high performance and competitive price are what every customer wants, and that's also what we can offer you. Of course, also essential is our perfect after-sales service. If you are interested in our 关键词 services, you can consult us now, we will reply to you in time!
Fitur Mesin Bubut CNC Jingfusi® Slant Bed:

Mesin bubut CNC tempat tidur miring 35 derajat
Kapasitas pengangkutan chip besar dan nyaman, pelanggan dapat memilih pengangkutan chip di depan atau di belakang
Sekrup struktur pra-peregangan
Pos alat tipe geng

Berikut adalah beberapa fitur dan manfaat utama dari mesin bubut CNC tempat tidur miring:

Kekakuan: Desain alas miring meningkatkan kekakuan alat berat, memberikan dukungan dan stabilitas yang lebih baik untuk alat pemotong dan benda kerja. Kekakuan ini menghasilkan peningkatan akurasi pemesinan dan penyelesaian permukaan.

Manajemen Chip: Orientasi tempat tidur yang miring memungkinkan evakuasi chip yang lebih efektif. Keripik yang dihasilkan selama proses pemesinan cenderung menjauh dari area kerja, sehingga mengurangi risiko penumpukan serpihan dan kerusakan alat.

Ergonomi: Mesin bubut miring seringkali memiliki desain yang lebih ergonomis, sehingga memudahkan operator untuk memuat dan membongkar benda kerja. Tempat tidur miring memberikan visibilitas yang lebih baik ke area pemesinan, sehingga dapat meningkatkan efisiensi dan keselamatan operator.

Mengurangi Interferensi Alat: Desain alas miring mengurangi risiko interferensi antara alat pemotong dan benda kerja, terutama saat mengerjakan bagian yang rumit atau berkontur.

Pemesinan Berkecepatan Tinggi: Mesin bubut miring sangat cocok untuk operasi pemesinan berkecepatan tinggi. Peningkatan kekakuan dan kemampuan evakuasi chip memungkinkan kecepatan pemotongan lebih cepat dan produktivitas lebih tinggi.

Keserbagunaan: Mesin ini serba guna dan dapat digunakan untuk berbagai macam operasi pembubutan, termasuk pengerjaan permukaan, pembubutan, pengeboran, penguliran, dan pembuatan alur.

Integrasi Otomasi: Mesin bubut CNC tempat tidur miring dapat dengan mudah diintegrasikan dengan sistem otomasi, seperti pemuat robot, untuk lebih meningkatkan produktivitas dan mengurangi tenaga kerja manual.

Presisi dan Akurasi: Kekakuan dan stabilitas desain alas miring berkontribusi pada presisi dan akurasi pemesinan yang lebih tinggi, sehingga cocok untuk aplikasi yang memerlukan toleransi ketat.

Kompatibilitas Bahan: Mesin bubut miring dapat menangani berbagai bahan, termasuk logam, plastik, dan komposit, sehingga cocok untuk berbagai industri, seperti manufaktur dirgantara, otomotif, dan perangkat medis.

Penggantian Alat: Banyak mesin bubut CNC miring dilengkapi dengan pengubah alat yang memungkinkan penggantian alat secara cepat dan otomatis, mengurangi waktu henti dan meningkatkan efisiensi.

Singkatnya, mesin bubut CNC tempat tidur miring menawarkan beberapa keunggulan dibandingkan mesin bubut datar tradisional, termasuk peningkatan kekakuan, manajemen chip, dan ergonomis. Mesin-mesin ini umumnya digunakan dalam lingkungan permesinan modern yang mengutamakan presisi, efisiensi, dan keserbagunaan.

Diagram Perjalanan Mesin



Rincian Produk



Daftar Parameter

proyek satuan CK46 CK52 CK76
Panjang putaran maksimum mm 350
Diameter putaran maksimum di tempat tidur mm Ø 500
Diameter belok maksimum pada skateboard mm Ø 160
Kecenderungan tempat tidur ° 35°
Perjalanan efektif sumbu X/Z mm Diameternya 1000/400
Spesifikasi sekrup sumbu X/Z mm 32
Spesifikasi rel sumbu X/Z mm 35
Tenaga motor sumbu X/Z KW 1.3
Pergerakan cepat maksimum sumbu X/Z m/mnt 24
Alat mesin panjang X lebar X tinggi mm 2100X1580X1800
Berat total seluruh mesin kg 2600
Nomor pisau memperbaiki 8
Ukuran pisau persegi mm 20X20
Ukuran pemotong lubang bundar mm Ø20
Kekuatan total kw 13 13 16
Konsumsi daya rata-rata kw/jam 2 2 2.5
poros utama Bentuk muka ujung spindel
A2-5 A2-6 A2-8
Kecepatan spindel maksimum rpm 6000 (setel ke 4500) 4200 (setel ke 3500) 3200 (setel ke 2500)
Tenaga motor spindel KW 7.5 7.5 11
Torsi terukur motor spindel Nm 47,8Nm 47,8Nm 72Nm
Diameter lintasan batang maksimum mm Ø 45 Ø 51 Ø 75

Akurasi Alat Mesin

Akurasi mesin, standar faktor Jingfus :
Item tes utama Diagram skematik Metode deteksi
Standar pabrik
Detak radial spindel,
Mendeteksi kehabisan kerucut luar 0.0025
Posisi pengulangan sumbu X
Mendeteksi posisi berulang sumbu X. Catatan: Pertama-tama prediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu deteksi pemosisian berulang. 0.0025
Posisi pengulangan sumbu Z
Deteksi posisi berulang pada sumbu Z. Catatan: Pertama-tama prediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu deteksi pemosisian berulang. 0.0025
Jika pelanggan ingin menguji keakuratan ISO atau VD1 sumbu X/Z/Y, hal itu harus ditentukan pada saat penulisan kontrak. Pelanggan harus menguji barang ini pada saat yang sama dengan penerimaan awal Pabrik Jingfusi.
