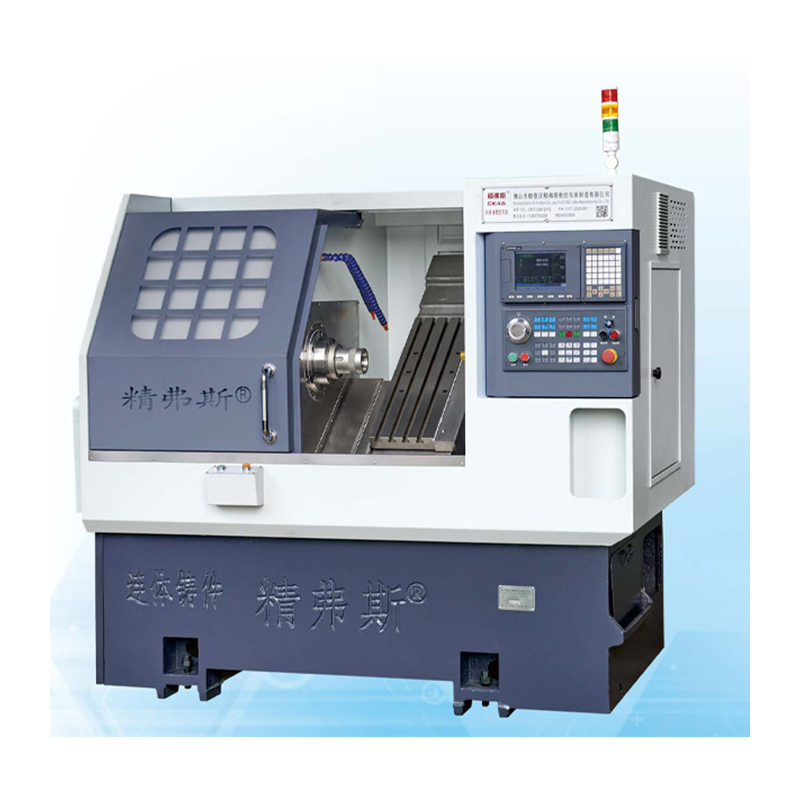

Tempat tidur miring cenderung memutar mesin bubut CNC

Tempat tidur slant yang cenderung CK46 yang memutar mesin bubut CNC adalah peningkatan dan peningkatan Jingfusi® secara asli. Atas dasar mewarisi kinerja pemrosesan yang tinggi dan pengoperasian yang mudah dari model asli, telah dikembangkan dengan desain tempat tidur miring yang sepenuhnya tertutup dan ruang operasi yang lebih besar, kecepatan pemrosesan yang lebih tinggi dan alat mesin CNC presisi yang lebih mudah disesuaikan dan dipelihara.

Model:CK46

mengirimkan permintaan

Deskripsi Produk

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

Jingfusi® Slant Bed CNC Fitur Mesin Bubut:

Desain Optimal:Mesin bubut CNC yang miring ini miring ini memiliki desain tempat tidur miring 35 derajat, memberikan kekakuan dan stabilitas yang ditingkatkan untuk pemesinan presisi.

Penanganan chip yang efisien:Mesin ini menawarkan kapasitas pengangkutan chip yang substansial, memungkinkan pelanggan fleksibilitas untuk memilih penghapusan chip depan atau belakang, memastikan kenyamanan dalam proses pemesinan.

Sekrup prE-stretching:Memasukkan struktur pra-peregangan sekrup, mesin bubut ini mengoptimalkan akurasi dan keandalan pemesinan.

Posting alat tipe geng:Dilengkapi dengan tiang alat tipe geng, mesin bubut ini mendukung penggunaan beberapa alat untuk meningkatkan efisiensi dan keserbagunaan dalam berbagai operasi pemesinan.

Detail Produk

Inclined Slant bed Turning CNC Lathe Machine

Daftar Parameter

proyek		satuan	CK46	CK52	CK76
Panjang belokan maksimum		mm	350
Diameter belokan maksimum di tempat tidur		mm	Ø 500
Diameter belokan maksimum di skateboard		mm	Ø 160
Kecenderungan tempat tidur		°	35 °
Perjalanan efektif sumbu x/z		mm	Diameter 1000/400
Spesifikasi sekrup sumbu x/z		mm	32
Spesifikasi rel sumbu x/z		mm	35
Daya motor sumbu x/z		KW	1.3
Gerakan cepat maksimum sumbu x/z		m/my	24
Panjang alat mesin x lebar x tinggi		mm	2100x1580x1800
Berat total seluruh mesin		Kg	2600
Nomor pisau		memperbaiki	8
Ukuran pisau persegi		mm	20x20
Ukuran pemotong lubang bundar		mm	Ø20
Kekuatan total		KW	13	13	16
Konsumsi daya rata -rata		KW / H.	2	2	2.5
poros utama	Bentuk wajah ujung spindle		A2-5	A2-6	A2 -8


	Kecepatan spindel maksimum	r/mnt	6000 (diatur ke 4500)	4200 (diatur ke 3500)	3200 (diatur ke 2500)
	Daya motor spindel	KW	7.5	7.5	11
	Torsi peringkat motor spindle	Nm	47.8nm	47.8nm	72nm
	Diameter lewat bar maksimum	mm	Ø 45	Ø 51	Ø 75

Akurasi alat mesin

Akurasi Mesin, Standar Faktor Jingfus ：
Item tes utama	Diagram skematik	Metode deteksi	Standar Pabrik


Spindle Radial Beat,		Mendeteksi runout kerucut luar	0.0025


Posisi Ulangi Sumbu X.		Mendeteksi posisi berulang sumbu x. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.0025


Posisi Ulangi Sumbu Z-Acara		Mendeteksi posisi berulang pada sumbu z. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.0025


Jika pelanggan ingin menguji akurasi ISO atau VD1 dari sumbu x/z/y, itu harus ditentukan pada saat penulisan kontrak. Pelanggan harus menguji item ini pada saat yang sama dari penerimaan awal pabrik Jingfusi.
