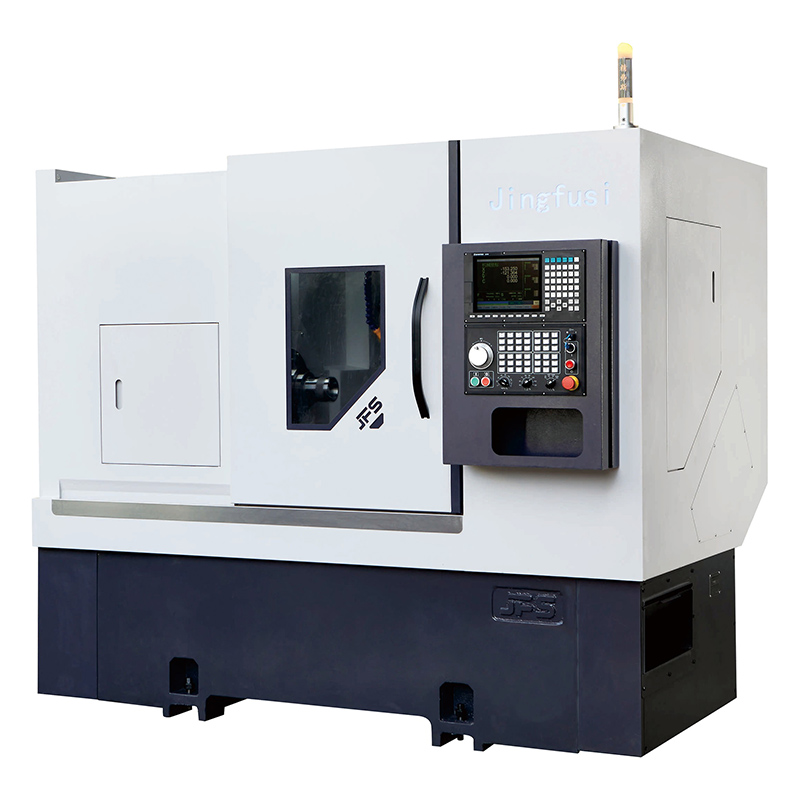

Mesin Bubut CNC Menara Daya CK46 52DTY

Mesin Bubut CNC Power Turret CK46 52DTY kami dari pabrik Jingfusi memiliki fitur kepala daya ganda dan transmisi tanpa roda gigi berkecepatan tinggi untuk pemesinan yang stabil, pelepasan chip jalur ganda yang fleksibel, dan masa pakai alat berat yang lama. Silakan hubungi kami untuk informasi lebih lanjut.

Model:CK46/52DTY

mengirimkan permintaan

Deskripsi Produk

Sebagai produsen, Jingfusi menyediakan Power Turret CNC Lathe CK46 52DTY berkualitas tinggi.

Mohs 5#

Di bawah premis konfigurasi yang sepenuhnya konsisten, struktur pengecoran, perlakuan penuaan dan akurasi perakitan, sumbu Y virtual dan sumbu Y vertikal memiliki keunggulannya sendiri: sumbu Y virtual lebih kaku, dan penyesuaian kebulatan lebih nyaman; sumbu Y vertikal lebih fleksibel dalam perpanjangan kayuhan, dan penyelesaian permukaan benda kerja yang dikerjakan juga lebih baik. Pada saat yang sama, operasi pemrograman lebih sederhana daripada sumbu Y virtual.

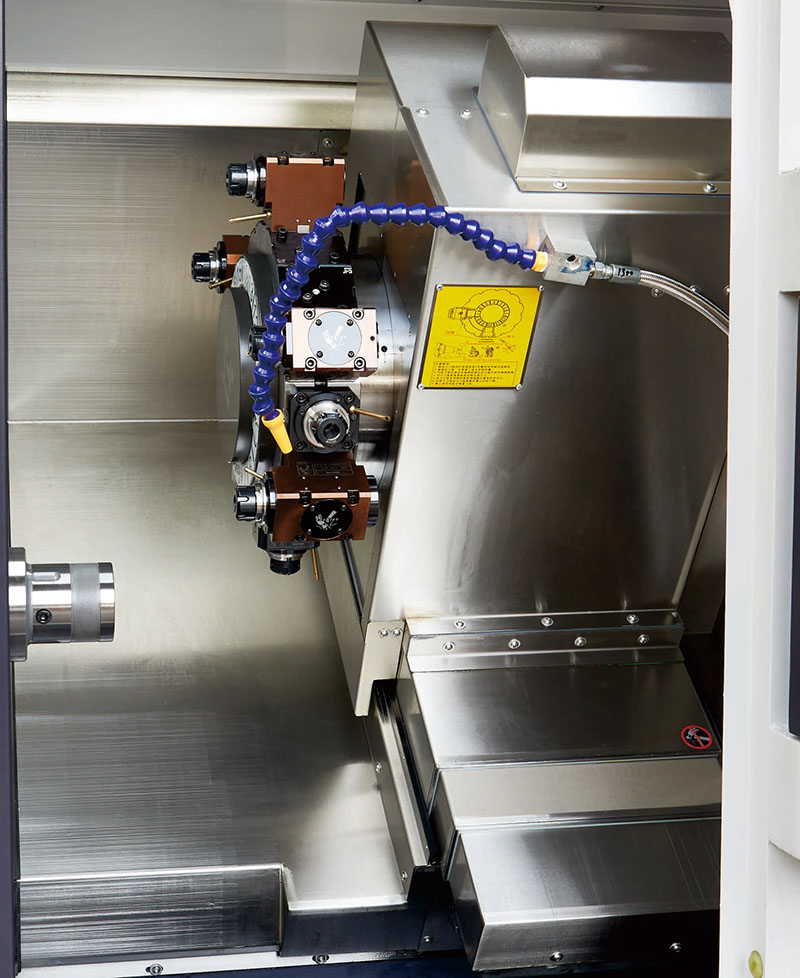

Selain itu, peralatan ini juga memiliki keunggulan praktis berikut: power head 0° dapat mencapai pengoperasian stabil pada 8000 RPM, power head 90° dengan kecepatan kerja terukur 6500 RPM; dudukan alat mengadopsi desain transmisi modul tanpa roda gigi, menghilangkan pengaruh sumber panas dari akar, yang secara efektif dapat menjamin akurasi pemesinan; fungsi penggilingan dan pembubutan terintegrasi, yang dapat dengan mudah memenuhi persyaratan pemesinan material kompleks seperti baja tahan karat, paduan titanium, dan baja karbon; Sistem pelepasan chip mengadopsi desain terintegrasi samping + belakang, mode pemasangan fleksibel, dapat dipilih secara sewenang-wenang sesuai dengan kondisi kerja aktual.

Selain itu, seluruh pengecoran mesin mengalami anil, penuaan getaran, dan proses perawatan penuaan multi-saluran lainnya, yang tidak hanya menjamin stabilitas dalam proses pemrosesan jangka panjang, namun juga secara efektif memperpanjang masa pakai peralatan.

Spesifikasi Utama

Model mesin bubut		satuan	CK52DTYW-500	CK76DTYW-500	pintar ulang
Kapasitas pemrosesan	Diameter ayunan maksimal di atas tempat tidur	mm	0700	Ø700
	Diameter penyetelan maksimum	mm	0230	Ø230
	Panjang putaran maksimal	mm	500	500
Poros	chuck hidrolik spindel	di dalam	8"	10"
	Ketinggian pusat spindel dari tanah	mm	1150	1150
	Hidung spindel		A2-6	r/mm
	Diameter lubang spindel	mm	Q66	086
	Diameter batang maksimum	mm	Ø51	072
	Kecepatan spindel maksimum	rpm	4000	2000
	Sekrup bola kelas C3 XZY-xis	Kw/N.m	11Kw/72N.m	15Kw/143N.m	Opsional terintegrasi 11kW/60Nm/ Opsional terintegrasi 22kW/170Nm
Menara Kekuatan	Model menara listrik	-	BMT55-16T atau BMT55-12T	BMT55-16T atau BMT55-12T	Turret bertenaga servo GPM Taiwan, sebelumnya merek SAUTER Jerman.
	Diameter penyetelan maksimum	Kw/N.m	5,7Kw/18Nm atau 3,1KW/15Nm	5,7Kw/18Nm atau 3,1KW/15Nm
	Kecepatan tolmax daya	Q230	5000	5000	°dapat dioperasikan pada 8000 RPM, dan 90°dapat dioperasikan pada 6500 RPM.
Pengumpanan sumbu X/Z/Y	×Sumbu Z Kecepatan tavel maks.cepat	m/saya	24	24
	Kecepatan perjalanan Yaxis Max.fast	m/saya	15	15
	Daya/torsi motor sumbu X/Z/Y	Kw/N.m	YASKAWAI 29KW/186Nm atau SYTEC 3.1KW/15Nm	YASKAWA 29KW/186Nm atau SYMTEC 3.1 KW/15Nm
	Sekrup bola kelas C3 XZY-xis	-	40/40/40	40/40/40
	Rel pemandu sumbu XZY	-	35/45/35	35/45/35
	Perjalanan efektif Xaxis	mm	250	250
	Perjalanan efektif sumbu Z	mm	500	500
	Perjalanan efektif sumbu Y	mm	112(±56)	112(±56)
	Astaga	mm	50	50	Berdasarkan dudukan perkakas berdaya tinggi 70 pusat
stok belakang	Perjalanan tailstock	mm	520	520	tailstock terprogram
stok belakang	Lubang lancip pin ejektor	MK	Senin 5#	Senin 5#
Spesifikasi peralatan	Berat bersih mesin	kg	4500	4600
	Tenaga mesin total	KW	26	30
	Mesin P×L×T	mm	2500×1680×1900	2500×1680×1900

Peralatan mesin terus dioptimalkan; silakan lihat data aktual peralatan mesin untuk parameter di atas.

Item opsional

Barang konfigurasi		CK52DTYW-500	CK76DTYW-500
Spindel Utama	Spindel mekanis	●	●
Spindel Utama	Spindel listrik	O	O
pengontrol	pengontrol SYNTEC	●	●
pengontrol	pengontrol FANUC	O	O
Sumbu umpan	Yaskawa	●	●
Sumbu umpan	SINTEKS	O	O
menyiram	Menara Listrik BMT55	●	●
menyiram	Menara Listrik BMT55	一	O
stok belakang	Morse#5	O	O
Menjepit	Tarik kembali penjepit	●	●
Menjepit	Membuang	O	O
Peralatan bantu	Perangkat pengumpul bagian	O	O
	Perangkat makan	O	O
	Konveyor chip	O	O
	Robot otomatis	O	O
	Pemisah kabut minyak	O	O
