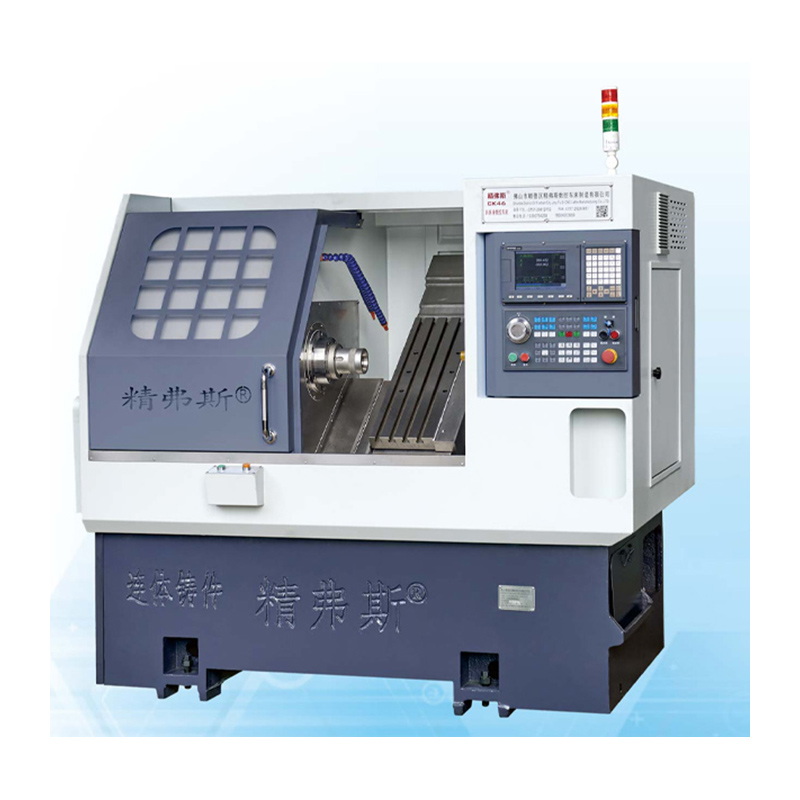

Mesin bubut clined cnc

Mesin mesin bede miring CNC berkualitas tinggi memiliki karakteristik penghapusan chip yang nyaman, fungsi lengkap, kinerja yang sangat baik, kekakuan tinggi, efisiensi tinggi, dan presisi tinggi. Terutama digunakan di bagian mobil, katup pipa, cetakan, dan industri lainnya.

Model:CK46

mengirimkan permintaan

Deskripsi Produk

Jingfusi® CNC miring mesin mesin bubut terutama digunakan di bagian mobil, katup pipa, cetakan, dan industri lainnya. Ini juga cocok untuk pemrosesan batch poros, cakram dan bagian lain dengan ukuran kompleks, berbagai ukuran dan persyaratan presisi tinggi. Ini dapat secara otomatis menyelesaikan pemrosesan chip lingkaran internal dan eksternal, alur, kerucut, permukaan bola, berbagai benang metrik dan inci dan badan putar lainnya. Semua coran terbuat dari pasir resin, yang telah mengalami perawatan penuaan dan memiliki stabilitas yang baik, kekuatan tinggi dan retensi akurasi yang baik.

Detail Produk

Daftar Parameter

proyek		satuan	CK46	CK52	CK76
Panjang belokan maksimum		mm	350
Diameter belokan maksimum di tempat tidur		mm	Ø 500
Diameter belokan maksimum di skateboard		mm	Ø 160
Kecenderungan tempat tidur		°	35 °
Perjalanan efektif sumbu x/z		mm	Diameter 1000/400
Spesifikasi sekrup sumbu x/z		mm	32
Spesifikasi rel sumbu x/z		mm	35
Daya motor sumbu x/z		KW	1.3
Gerakan cepat maksimum sumbu x/z		m/my	24
Panjang alat mesin x lebar x tinggi		mm	2100x1580x1800
Berat total seluruh mesin		Kg	2600
Nomor pisau		memperbaiki	8
Ukuran pisau persegi		mm	20x20
Ukuran pemotong lubang bundar		mm	Ø20
Kekuatan total		KW	13	13	16
Konsumsi daya rata -rata		KW / H.	2	2	2.5
poros utama	Bentuk wajah ujung spindle		A2-5	A2-6	A2 -8


	Kecepatan spindel maksimum	r/mnt	6000 (diatur ke 4500)	4200 (diatur ke 3500)	3200 (diatur ke 2500)
	Daya motor spindel	KW	7.5	7.5	11
	Torsi peringkat motor spindle	Nm	47.8nm	47.8nm	72nm
	Diameter lewat bar maksimum	mm	Ø 45	Ø 51	Ø 75

Akurasi alat mesin

Akurasi Mesin, Standar Faktor Jingfus ：
Item tes utama	Diagram skematik	Metode deteksi	Standar Pabrik


Spindle Radial Beat,		Mendeteksi runout kerucut luar	0.0025


Posisi Ulangi Sumbu X.		Mendeteksi posisi berulang sumbu x. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.0025


Posisi Ulangi Sumbu Z-Acara		Mendeteksi posisi berulang pada sumbu z. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.0025


Jika pelanggan ingin menguji akurasi ISO atau VD1 dari sumbu x/z/y, itu harus ditentukan pada saat penulisan kontrak. Pelanggan harus menguji item ini pada saat yang sama dari penerimaan awal pabrik Jingfusi.
