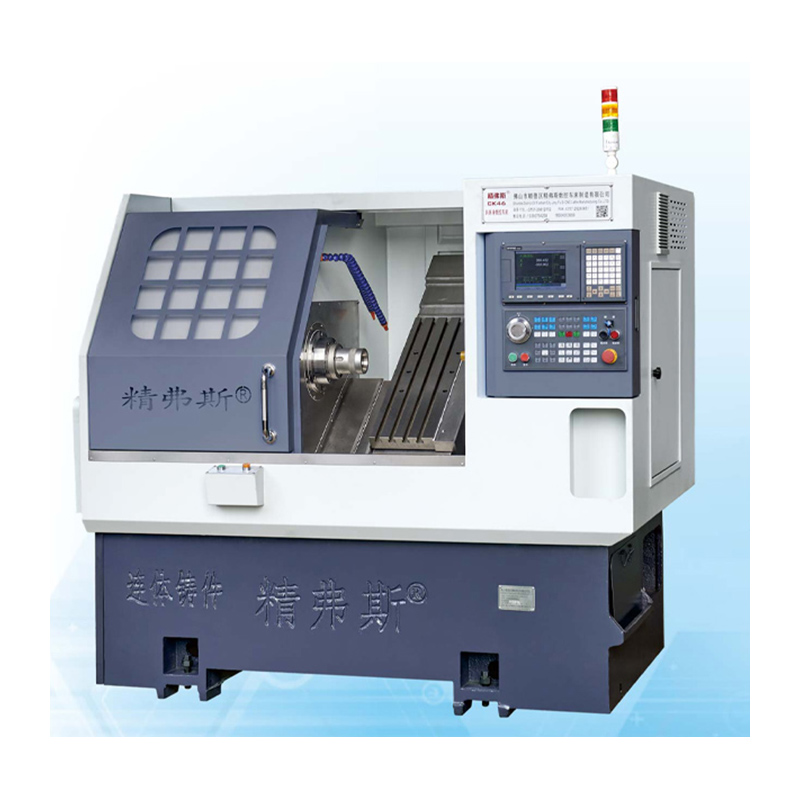

Pembalap senyawa pembilasan CNC

Aspek yang menentukan dari senyawa CNC Jingfusi® Turning-Milling CNC adalah konstruksi yang kuat dan tangguh. Ini memastikan bahwa, terlepas dari beban kerja yang paling menuntut, ia mempertahankan akurasi yang tak tergoyahkan dan kinerja yang konsisten. Menawarkan tempat tidur tugas berat dan rel panduan linier, mesin ini dibuat untuk umur panjang dan memberikan hasil yang dapat diandalkan yang melampaui semua harapan.

Model:CK76DTY

mengirimkan permintaan

Deskripsi Produk

PENGANTAR PRODUKSI CNC COMPLOGE CNC

Bubut CNC senyawa pembilasan berkualitas tinggi yang dipasok oleh produsen Jingfusi® adalah solusi utama untuk pemesinan dan fabrikasi presisi.

Pada dasarnya, nilai inti dari senyawa berbalik cutting-edge-milling CNC ini adalah untuk memberikan presisi, efisiensi, dan keserbagunaan yang tak tertandingi untuk mengatasi kerasnya proses pembuatan modern. Mesin t-belok pabrik CNC kami menggunakan teknologi mutakhir untuk secara akurat dan cepat melakukan berbagai operasi seperti berputar, penggilingan, pengeboran, dan mengetuk.

Tidak hanya itu, mesin bubut CNC senyawa-miring juga dilengkapi dengan motor spindle berkecepatan tinggi untuk memastikan kecepatan pemotongan yang lebih cepat dan lebih akurat selama pemrosesan. Fitur ini sangat penting dalam tugas pemesinan yang kompleks karena dapat secara signifikan mengurangi waktu siklus produksi sambil mempertahankan akurasi tinggi.

Terlebih lagi, sistem kontrol CNC bawaan dari alat mesin ini mengadopsi desain yang ramah pengguna, membuatnya mudah dan cepat bagi operator pemula dan berpengalaman untuk menyelesaikan pengaturan dan operasi pemesinan. Fitur ini menjadikannya pilihan yang ideal untuk lokakarya, usaha kecil dan bahkan pabrik besar.

Sorotan lain dari senyawa berbelok-comment CNC bubut adalah kemampuan pemrosesan yang kuat. Dengan ayunan besar di tempat tidur dan jarak yang besar di antara pusat -pusat, ia dapat dengan mudah menangani benda kerja besar dengan berbagai ukuran dan bentuk untuk memenuhi hampir semua kebutuhan pemesinan.

Daftar Parameter Bubut CNC-Milling-Milling

barang	Model mesin bubut	satuan	CK46DTY	CK52DTY
Lingkup pemrosesan	Diameter rotasi spindel maksimum	mm	Ø 600
	Panjang lingkaran luar yang berputar maksimum	mm	300
	Diameter bar maksimum	mm	Ø 45	Ø 55
Sumbu utama	Kecepatan spindel maksimum	r/mnt	6000 (pengaturan 4500)	4200 (pengaturan 3500)

	Jenis kepala spindel		A2-5	A2-6
	Diameter spindel melalui lubang	mm	Ø 56	Ø 66
memberi makan	Sumbu x/z/y stroke maksimum	mm	800/400/± 60


	Kepala Daya 90 ° melewati pusat spindel	mm	60
	Gerakan Cepat Maksimal dari Sumbu X/Z/Y	m/my	24 (Pengaturan 18) / 24 (Pengaturan 18) / 15 (Pengaturan 12)
	Batang sekrup sumbu x/z/y	mm	32/32/32
	Track rol sumbu x/z/y	mm	35/35/35
Menara kekuatan	Model Power Turret (Power Turret)	BMT	BMT45, BMT55 opsional

	Power head collet	ADALAH	ER25
	Ukuran pemegang alat tetap	mm	25x25
	Diameter Shank Holder Bore	mm	Ø25
Tailstock	Daya/torsi motor utama	KW / nm	7,5 kW/dinilai 47nm	11kW/dinilai 72nm


	Daya/torsi motor sumbu x/z/y	KW / nm	Yaskawa 1.8KW/11.5n. Opsional Generasi Baru2.4 KW/Dinilai 11.5nm
	Kecepatan maksimum motor daya menara	r/mnt	80000 ° (head daya ≤7000 perubahan ， 90 ° head daya ≤6000 perubahan)
	Daya/torsi motor head power	KW / nm	8.5 kW/dinilai 16.5nm
	Daya/Torsi Motor Mengubah Alat Turret	KW / nm	Generasi Baru1.0 kW /3.1nm
lainnya	Perangkat rem penentuan posisi spindel		Tekanan hidrolik


	Kecenderungan tempat tidur	°	35 °
	Panjang alat mesin x lebar x tinggi	mm	2200x1500x1900
	Berat total seluruh mesin	Kg	3900kg
	Kekuatan total	KW	15
	Konsumsi daya rata -rata	KW / H.	3

Akurasi alat mesin

Akurasi Mesin, Standar Faktor Jingfus ：
Item tes utama	Diagram skematik	Standar Pabrik


Spindle Radial Beat		Mendeteksi runout kerucut luar	0.0035


Posisi Ulangi Sumbu X.		Mendeteksi posisi berulang sumbu x. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.003


Posisi Ulangi Sumbu Z-Acara		Mendeteksi posisi berulang pada sumbu z. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.003


Posisi Ulangi Sumbu Y.		Mendeteksi posisi berulang pada sumbu Y. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.004


Posisi pengulangan sumbu c		Mendeteksi reposisi titik tetap c-sumbu, Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulangi	20 detik busur


C Axis Posisi Rotary		Mendeteksi akurasi posisi acak sumbu C, CATATAN: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian periksa pengaturan yang diulangi	72 detik busur


Power head clamping beat		Kerucut beat	0.015

Power head clamping beat		Mengalahkan pemukulan	0.01

Jika pelanggan ingin menguji akurasi ISO atau VD1 dari sumbu x/z/y, itu harus ditentukan pada saat penulisan kontrak. Pelanggan harus menguji item ini pada saat yang sama dari penerimaan awal pabrik Jingfusi.
