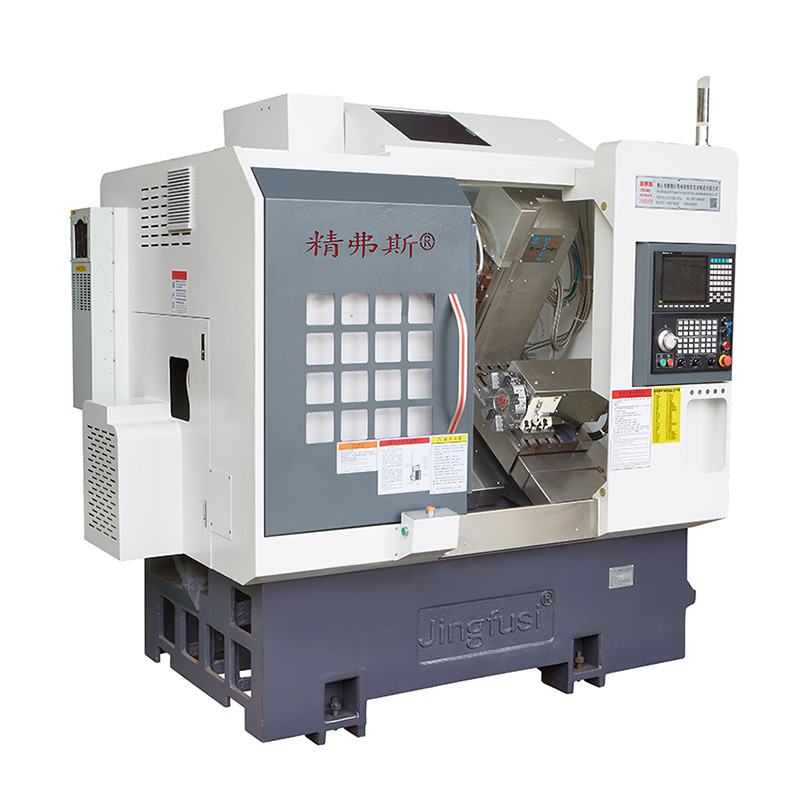

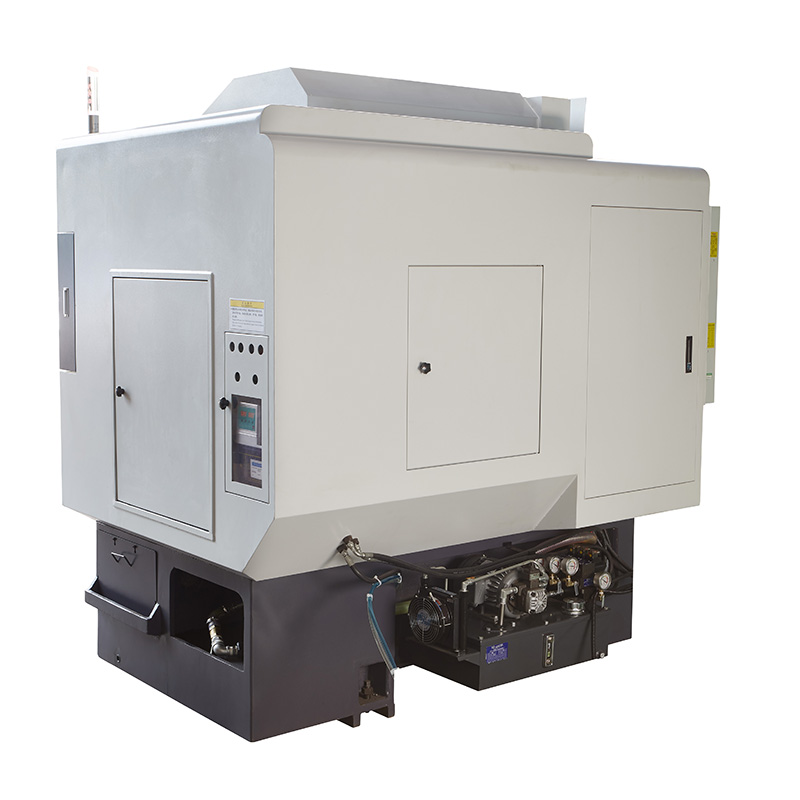

barang | isi | satuan | CK46-5+5+Y | CK52-5+5+Y |
Ruang lingkup pemrosesan | Berayun di atas tempat tidur | mm | Ø 500 | |
Panjang lingkaran luar putaran maksimum | mm | 320 | ||
Diameter batang maksimum |
mm | Ø 45 | Ø 51 ~ 55 | |
sumbu utama | Kecepatan spindel maksimum | rpm | 6000 (setel ke 4000) | 4500 (setel ke 3500) |
Tipe kepala spindel |
|
A2-5 | A2-6 | |
Diameter lubang tembus spindel | mm | Ø 56 | Ø 66 | |
memberi makan | Pukulan maksimum sumbu X/Z/Y | mm | 800/470/310 | |
Pergerakan cepat maksimum sumbu X/Z/Y | m/mnt | 24 (Pengaturan 18)/24 (Pengaturan 18)/15 (Pengaturan 8) | ||
Batang sekrup sumbu X/Z/Y | mm | 32/32/25 | ||
Rel sumbu X/Z/Y | mm | 35/35/25 | ||
Menara pisau | Menara delapan stasiun | buah | 8 stasiun, dapat dilengkapi dengan pemegang alat lubang ganda, opsional dengan 12 stasiun | |
Kepala listrik | Bentuk penahan alat kepala listrik |
|
ER25 | |
Kecepatan maksimum power head | rpm | 6000 (diatur ke 4000), biasanya dapat digunakan untuk memproses produk dari 4000 | ||
Pengeboran instalasi maksimum dan diameter kepala penggilingan | mm | Ø 16 | ||
Jarak antara poros kepala daya dan poros | mm | 65 | ||
mesin listrik | Tenaga/torsi motor utama | KW/Nm | 7,5 KW/47,75NM, opsional 11KW/70,03Nm untuk komponen baja dengan kapasitas pemrosesan 80 ke atas | |
Daya/torsi motor sumbu X/Z/Y | KW/Nm | Yaskawa 1,8KW/11,5Nm. Generasi baru opsional 2,4 KW/terukur 11,5Nm | ||
Daya/torsi motor kepala daya X/Z | KW/Nm | 2,4 KW/11,5NM | ||
Kecepatan maksimum motor power head | rpm | 5000 | ||
lainnya | Perangkat rem posisi spindel |
|
tekanan hidrolik | |
Kecenderungan tempat tidur | ° | 35° | ||
Piring meja pisau panjang X lebar | mm | 700X290 | ||
Alat mesin panjang X lebar X tinggi | mm | 2200X1580X2000 | ||
Berat total seluruh mesin | kg | 3430 | ||
Kekuatan total | kw | 13 | ||
Konsumsi daya rata-rata | kw/jam | 2 |
Akurasi mesin, standar faktor Jingfus : | ||||||||
Item tes utama | Diagram skematik | Standar pabrik | ||||||
Detak radial spindel | Mendeteksi kehabisan kerucut luar | 0.0035 | ||||||
Posisi pengulangan sumbu X | Mendeteksi posisi berulang sumbu X. Catatan: Pertama-tama prediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu deteksi pemosisian berulang. | 0.003 | ||||||
Posisi pengulangan sumbu Z |
|
Deteksi posisi berulang pada sumbu Z. Catatan: Pertama-tama prediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu deteksi pemosisian berulang. | 0.003 | |||||
Posisi pengulangan sumbu Y | Deteksi posisi berulang pada sumbu Y. Catatan: Pertama-tama prediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu deteksi pemosisian berulang. | 0.004 | ||||||
Posisi pengulangan sumbu C | Deteksi reposisi titik tetap sumbu C, catatan: prediksi pertama sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu deteksi pemosisian berulang | 20 detik busur | ||||||
Posisi sumbu C berputar | Deteksi keakuratan posisi acak sumbu C, catatan: prediksi pertama sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu periksa pengaturan berulang | 72 detik busur | ||||||
Ketukan penjepit kepala listrik | Ketukan kerucut | 0.015 | ||||||
Ketukan penjepit kepala listrik |
|
Menjepit pemukulan | 0.01 | |||||
Jika pelanggan ingin menguji keakuratan ISO atau VD1 sumbu X/Z/Y, hal itu harus ditentukan pada saat penulisan kontrak. Pelanggan harus menguji barang ini pada saat yang sama dengan penerimaan awal Pabrik Jingfusi. | ||||||||
