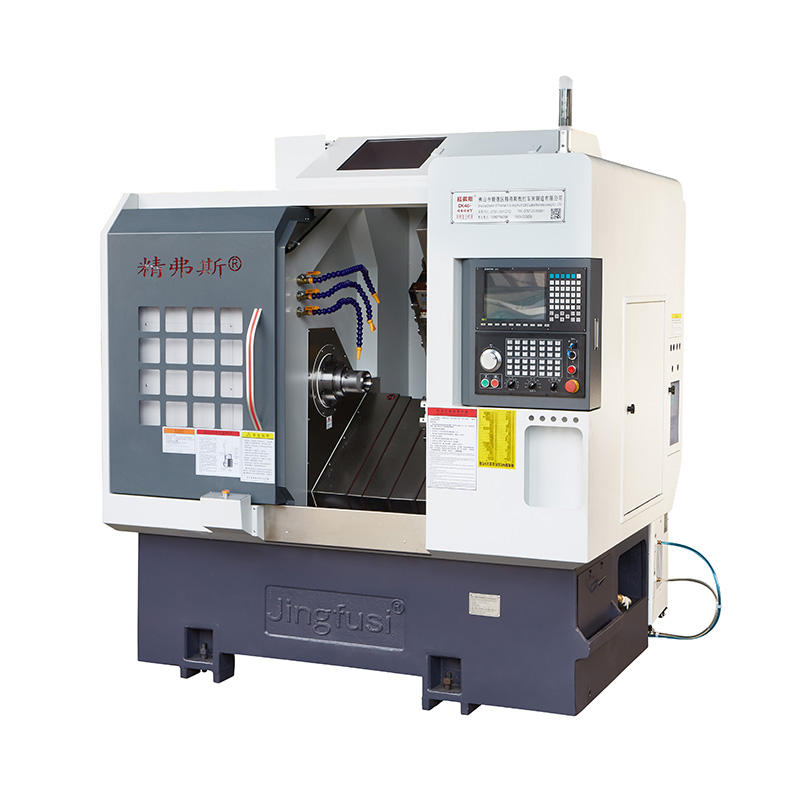

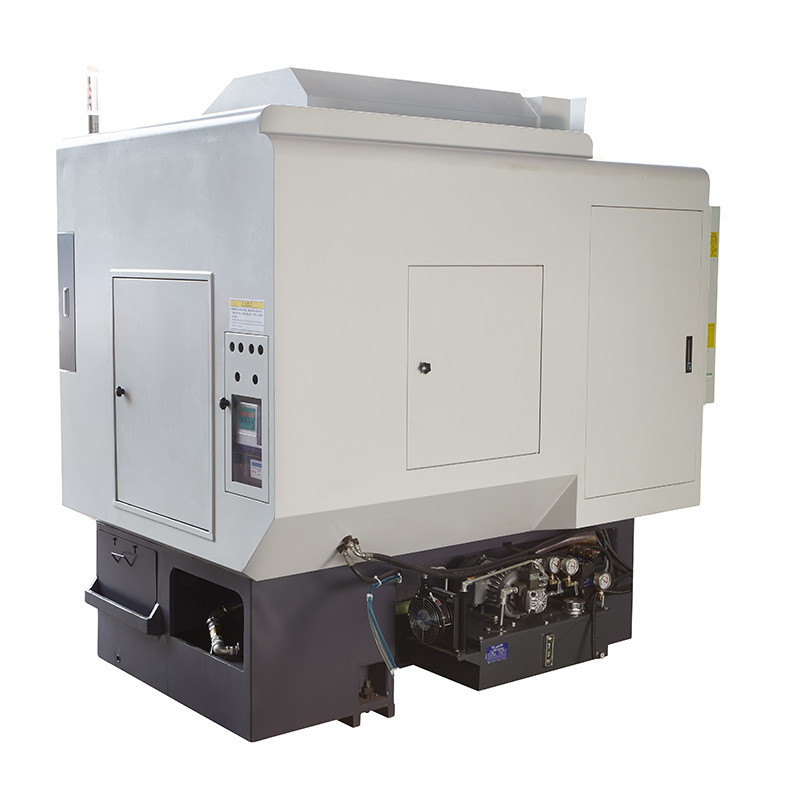

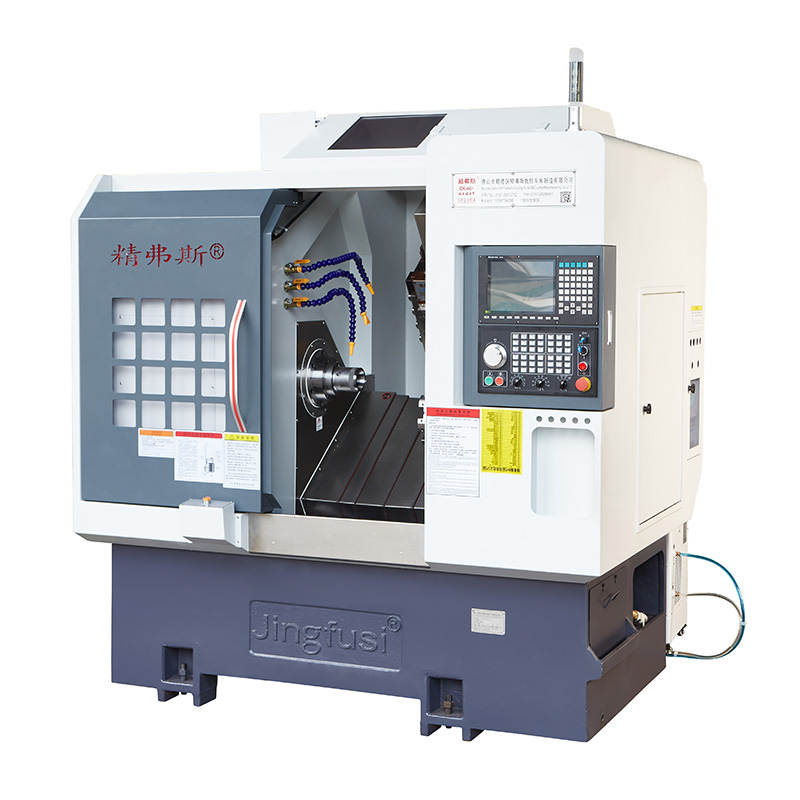

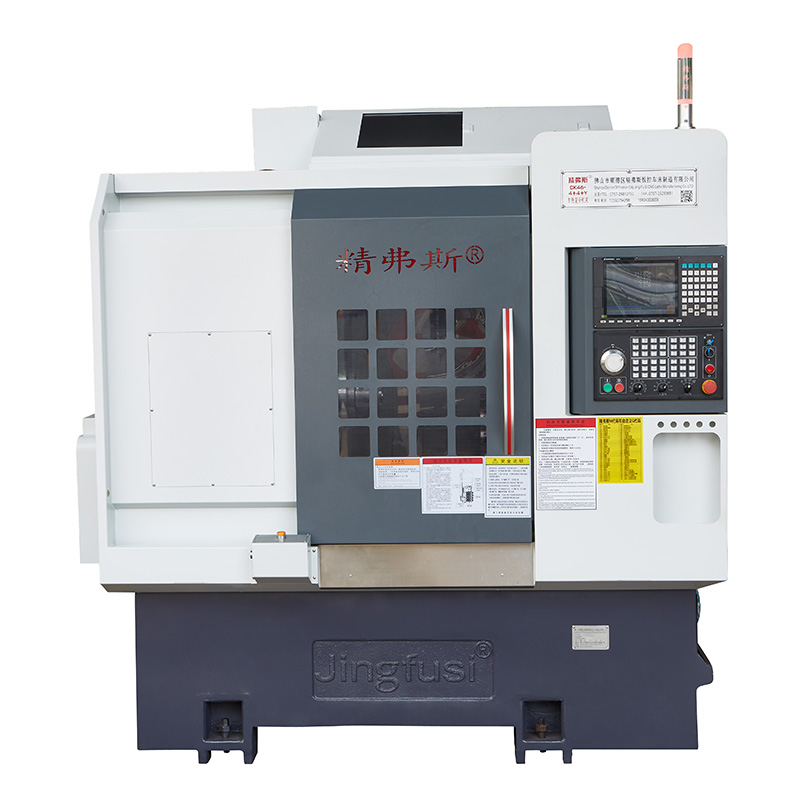

Mesin belokan dan penggilingan CNC otomatis

Otomatis CNC Turning and Milling Machine adalah peralatan manufaktur canggih yang banyak digunakan di berbagai industri seperti kedirgantaraan, rekayasa otomotif dan presisi untuk produksi suku cadang dan rakitan yang kompleks secara efisien. Mesin ini menggabungkan fungsi belokan dan penggilingan menjadi satu unit, memberikan keserbagunaan dan peningkatan produktivitas.

Model:CK46-4+4+Y

mengirimkan permintaan

Deskripsi Produk

Mesin berputar dan penggilingan CNC otomatis ini dilengkapi dengan sistem kontrol numerik komputer yang memungkinkan operasi pemesinan yang tepat dan otomatis. Operator menggunakan perangkat lunak CAD/CAM untuk memprogram mesin untuk menentukan dimensi bagian dan jalur alat yang diinginkan.

Mesin berbelok dan penggilingan CNC otomatis ini dapat melakukan operasi belokan dan penggilingan. Turning melibatkan memutar benda kerja sementara alat pemotong membentuk material, sementara penggilingan melibatkan benda kerja stasioner dan alat pemotong berputar.

Diagram perjalanan mesin

Automatic CNC Turning and Milling Machine

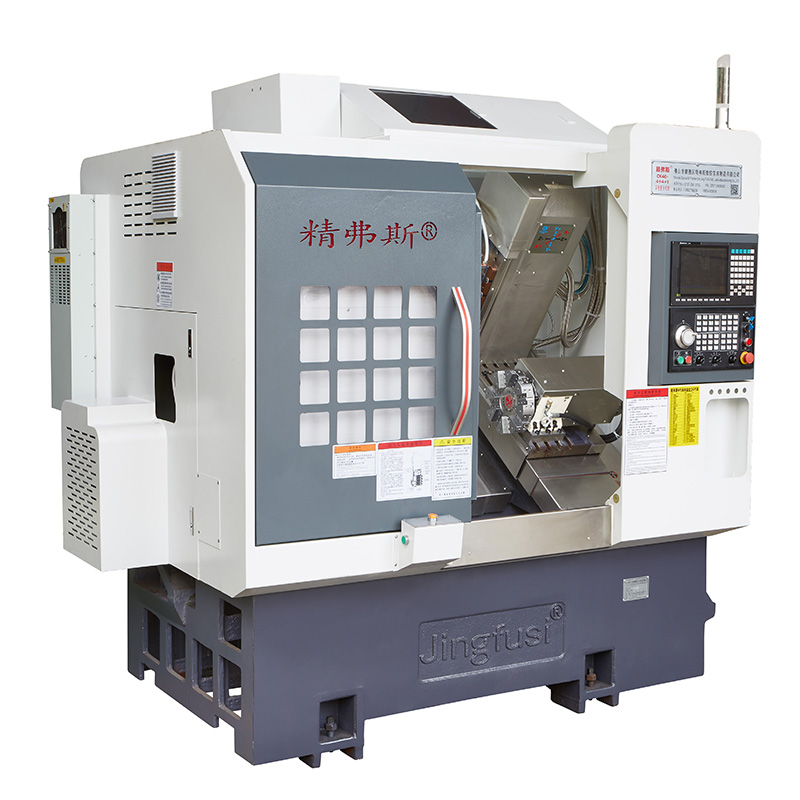

Detail Produk

Daftar Parameter

barang	Model mesin bubut	satuan	CK46-4+4+y	CK52-4+4+y
Lingkup pemrosesan	Berayun di atas tempat tidur	mm	Ø 500
	Panjang lingkaran luar yang berputar maksimum	mm	320
	Diameter bar maksimum	mm	Ø 45	Ø 51 ~ 55
Sumbu utama	Jenis kepala spindel		A2-5	A2-6

	Diameter spindel melalui lubang	mm	Ø 56	Ø 66
	Kecepatan spindel maksimum	r/mnt	6000 (diatur ke 4500)	4500 (diatur ke 3500)
memberi makan	Perjalanan efektif sumbu x/z/y	mm	800/470/260

	Gerakan Cepat Maksimal dari Sumbu X/Z/Y	m/my	24 (Pengaturan 18)/24 (Pengaturan 18)/15 (Pengaturan 8)
	Batang sekrup sumbu x/z/y	mm	32/32/25
	Rel sumbu x/z/y	mm	35/35/25
Menara pisau	Delapan menara stasiun	PC	8 stasiun, dapat dilengkapi dengan pemegang alat lubang ganda, opsional dengan 12 stasiun
Kepala Kekuatan	Formulir Penahan Alat Kepala Daya		ER25


	Alat Kepala Daya	PC	Z-AXIS 4+X-AXIS 4, dengan 4 pemegang alat tetap tambahan terpasang
	Kecepatan Maksimum Kepala Daya	r/mnt	6000 (diatur ke 4000), dapat digunakan secara umum untuk memproses produk dari 4000
	Jarak antara poros head power dan poros	mm	65
mesin listrik	Daya/torsi motor utama	KW / nm	Generasi Baru 7.5kW, 47.75nm. Bagian baja dengan kapasitas pemrosesan lebih dari 80 dapat secara opsional dilengkapi dengan 11kW, 70.03nm

	Daya/torsi motor sumbu x/z/y	KW / nm	1.3kW/8.39nm
	X/Z Power Head Motor Daya/Torsi	KW / nm	1,7 kW/8nm
	Kecepatan maksimum motor head daya	r/mnt	5000
lainnya	Perangkat rem penentuan posisi spindel		Tekanan hidrolik


	Kecenderungan tempat tidur	°	35 °
	Panjang alat mesin x lebar x tinggi	mm	2200x1580x1900
	Berat total seluruh mesin	Kg	3430
	Kekuatan total	KW	13
	Konsumsi daya rata -rata	KW / H.	2

Akurasi alat mesin

Akurasi Mesin, Standar Faktor Jingfus ：
Item tes utama	Diagram skematik	Standar Pabrik


Spindle Radial Beat		Mendeteksi runout kerucut luar	0.0035


Posisi Ulangi Sumbu X.		Mendeteksi posisi berulang sumbu x. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.003


Posisi Ulangi Sumbu Z-Acara		Mendeteksi posisi berulang pada sumbu z. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.003


Posisi Ulangi Sumbu Y.		Mendeteksi posisi berulang pada sumbu Y. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.004


Posisi pengulangan sumbu c		Mendeteksi reposisi titik tetap c-sumbu, Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulangi	20 detik busur


C Axis Posisi Rotary		Mendeteksi akurasi posisi acak sumbu C, CATATAN: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian periksa pengaturan yang diulangi	72 detik busur


Power head clamping beat		Kerucut beat	0.015

Power head clamping beat		Mengalahkan pemukulan	0.01

Jika pelanggan ingin menguji akurasi ISO atau VD1 dari sumbu x/z/y, itu harus ditentukan pada saat penulisan kontrak. Pelanggan harus menguji item ini pada saat yang sama dari penerimaan awal pabrik Jingfusi.
