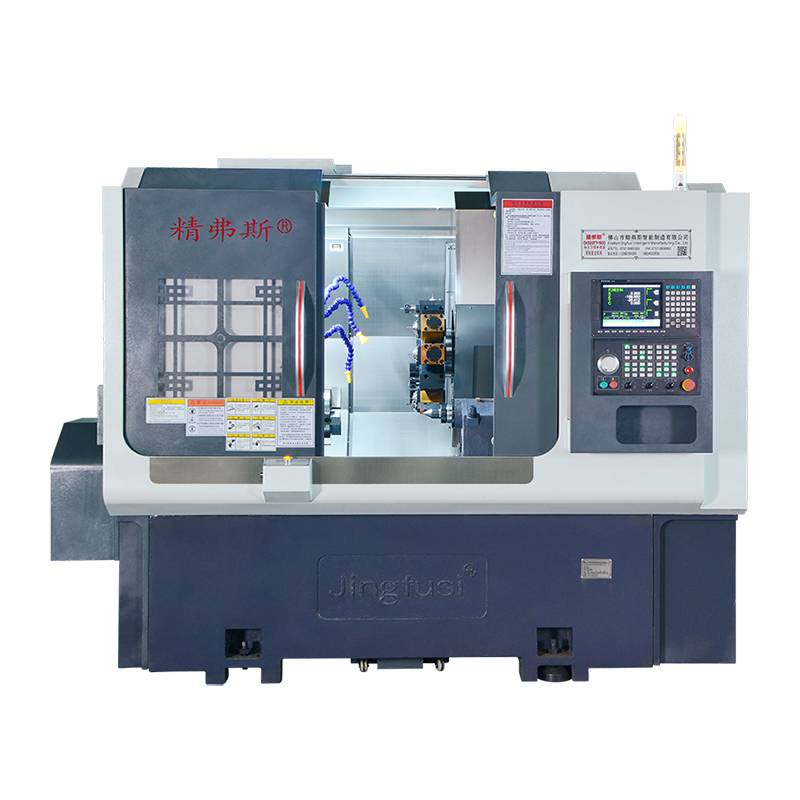

Mesin Pembubutan dan Penggilingan Turret Berkecepatan Tinggi

Mesin bubut dan milling turret berkecepatan tinggi merupakan peralatan mesin CNC (Computer Numerical Control) canggih yang memadukan kemampuan mesin bubut (turning) dan mesin milling. Mesin ini dirancang untuk operasi pemesinan presisi dan sering digunakan dalam industri yang mengutamakan akurasi dan efisiensi tinggi. Anda dapat yakin untuk membeli Mesin Pembubutan dan Penggilingan Turret Berkecepatan Tinggi dari pabrik kami dan kami akan menawarkan layanan purna jual terbaik kepada Anda. dan pengiriman tepat waktu.

Model:CK52DTY

mengirimkan permintaan

Deskripsi Produk

Sebagai produsen profesional, kami ingin memberi Anda Mesin Pembubutan dan Penggilingan Turret Berkecepatan Tinggi. Dan kami akan menawarkan layanan purna jual terbaik dan pengiriman tepat waktu.

Berikut adalah beberapa fitur dan karakteristik utama mesin pembubut dan penggilingan menara berkecepatan tinggi:

Perkakas Turret: Mesin ini biasanya memiliki turret perkakas yang dapat menampung beberapa perkakas pemotong. Turret dapat diindeks secara otomatis untuk memilih pahat yang sesuai untuk operasi pemesinan tertentu, sehingga mengurangi waktu penyetelan dan meningkatkan keserbagunaan.

Kemampuan Pembubutan: Mesin pembubutan dan penggilingan turret berkecepatan tinggi dapat melakukan operasi pembubutan, yang melibatkan perputaran benda kerja sementara alat pemotong menghilangkan material untuk membuat bentuk silinder atau kerucut. Ini berguna untuk menghasilkan bagian dengan simetri rotasi.

Kemampuan Penggilingan: Mesin ini juga dapat melakukan operasi penggilingan, yang melibatkan pemindahan material dari benda kerja dengan menggerakkan alat pemotong ke berbagai arah. Penggilingan memungkinkan terciptanya bentuk, fitur, dan kontur yang kompleks.

Kontrol CNC: Sebagian besar mesin pembubutan dan penggilingan menara modern dikendalikan oleh sistem CNC. Teknologi CNC memungkinkan kontrol pergerakan pahat dan proses pemesinan yang presisi, memastikan keakuratan dan kemampuan pengulangan.

Perkakas Langsung: Beberapa alat berat dilengkapi dengan kemampuan perkakas langsung. Perkakas langsung memungkinkan operasi penggilingan dilakukan saat benda kerja berputar, sehingga memperluas kemampuan alat berat dan mengurangi kebutuhan akan beberapa pengaturan.

Penggantian Tool Otomatis: Banyak dari alat berat ini yang memiliki fitur pengubah pahat otomatis, yang dapat dengan cepat dan otomatis menukar pahat di turret, sehingga memungkinkan pemesinan berkelanjutan tanpa penggantian pahat manual.

Aplikasi: Mesin pembubutan dan penggilingan turret berkecepatan tinggi dapat diterapkan di industri yang memerlukan komponen presisi tinggi, seperti dirgantara, otomotif, manufaktur perangkat medis, dan produksi komponen mekanis yang kompleks.

Singkatnya, mesin pembubutan dan penggilingan menara berkecepatan tinggi adalah peralatan mesin CNC serbaguna yang menggabungkan kemampuan pembubutan dan penggilingan dengan fokus pada pemesinan berkecepatan tinggi. Mereka digunakan dalam industri di mana produksi komponen yang kompleks dan presisi sangat penting, dan fitur-fitur canggihnya menjadikannya aset berharga untuk proses manufaktur modern.

Diagram Perjalanan Mesin

Rincian Produk

Daftar Parameter

barang	Model mesin bubut	satuan	CK52DTY	CK76DTY	CK46DTY
Ruang lingkup pemrosesan	Diameter putaran maksimum spindel	mm	Ø 700
	Panjang lingkaran luar putaran maksimum	mm	520
	Diameter batang maksimum	mm	Ø 55	Ø 72	Ø 45
sumbu utama	Kecepatan spindel maksimum	rpm	4200 (pengaturan 3500)	3200 (pengaturan 2000)	6000 (atur 4500)
	Tipe kepala spindel		A2 - 6	A2 -8	A2 - 5
	Diameter lubang tembus spindel	mm	Ø 66	Ø 86	Ø 56
memberi makan	Pukulan maksimum sumbu X/Z/Y	mm	260/500/±60
	Kepala daya 90 ° melewati bagian tengah poros	mm	30
	Pergerakan cepat maksimum sumbu X/Z/Y	m/mnt	24(pengaturan 16)/ 24(pengaturan 16)/14(pengaturan 8)
	Batang sekrup sumbu X/Z/Y	mm	40
	Jalur rol sumbu X/Z/Y	mm	35/45/35
Menara listrik	Model menara daya (power turret)	BMT	BMT55
	Collet kepala listrik	ADALAH	ER32
	Memperbaiki ukuran dudukan alat	mm	25X25
	Diameter betis penahan lubang	mm	Ø32
mesin listrik	Tenaga/torsi motor utama	KW/Nm	11KW/nilai 72Nm	15KW/nilai 98Nm	7,5 KW/nilai 47Nm
	Daya/torsi motor sumbu X/Z/Y	KW/Nm	yaskawa 2,9 KW /18,6Nm, Opsional generasi baru 3,1 KW /15Nm
	Tenaga/torsi motor power head turret	KW/Nm	Generasi baru 3.1 KW/15NM
	Kecepatan maksimum motor daya turret	rpm	6000 (pengaturan 4000), Kecepatan umum≤4000
	Tenaga/torsi motor head power	KW/Nm	3,1 KW/15NM
	Tenaga/torsi motor pengubah alat turret	KW/Nm	Generasi baru 1.0 KW /3.1NM
stok belakang	Pukulan tailstock	mm	520
	Langkah hidraulik maksimum pada tailstock	mm	100
	Lubang kerucut jarum atas tailstock lancip	MK	mohs 5 #
	Jarak maksimum antara tip dan chuck	mm	690
lainnya	Perangkat rem posisi spindel		Hidraulik, opsional dapat diprogram
	Kecenderungan tempat tidur	°	30° atau 15°
	Alat mesin panjang X lebar X tinggi	mm	2500X1680X1900
	Berat total seluruh mesin	kg	5000KG
	Kekuatan total	kw	20
	Konsumsi daya rata-rata	kw/jam	3

Akurasi Alat Mesin

Akurasi mesin, standar faktor Jingfus ：
Item tes utama	Diagram skematik	Metode deteksi	Standar pabrik


Detak radial spindel		Mendeteksi kehabisan kerucut luar	0.0035


Posisi pengulangan sumbu X		Mendeteksi posisi berulang sumbu X. Catatan: Pertama-tama prediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu deteksi pemosisian berulang.	0.003


Posisi pengulangan sumbu Z		Deteksi posisi berulang pada sumbu Z. Catatan: Pertama-tama prediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu deteksi pemosisian berulang.	0.003


Posisi pengulangan sumbu Y		Deteksi posisi berulang pada sumbu Y. Catatan: Pertama-tama prediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu deteksi pemosisian berulang.	0.004


Posisi pengulangan sumbu C		Deteksi reposisi titik tetap sumbu C, catatan: prediksi pertama sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu deteksi pemosisian berulang	20 detik busur


Posisi sumbu C berputar		Deteksi keakuratan posisi acak sumbu C, catatan: prediksi pertama sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu periksa pengaturan berulang	72 detik busur


Ketukan penjepit kepala listrik		Ketukan kerucut	0.015

Ketukan penjepit kepala listrik		Menjepit pemukulan	0.01

Jika pelanggan ingin menguji keakuratan ISO atau VD1 sumbu X/Z/Y, hal itu harus ditentukan pada saat penulisan kontrak. Pelanggan harus menguji barang ini pada saat yang sama dengan penerimaan awal Pabrik Jingfusi.
