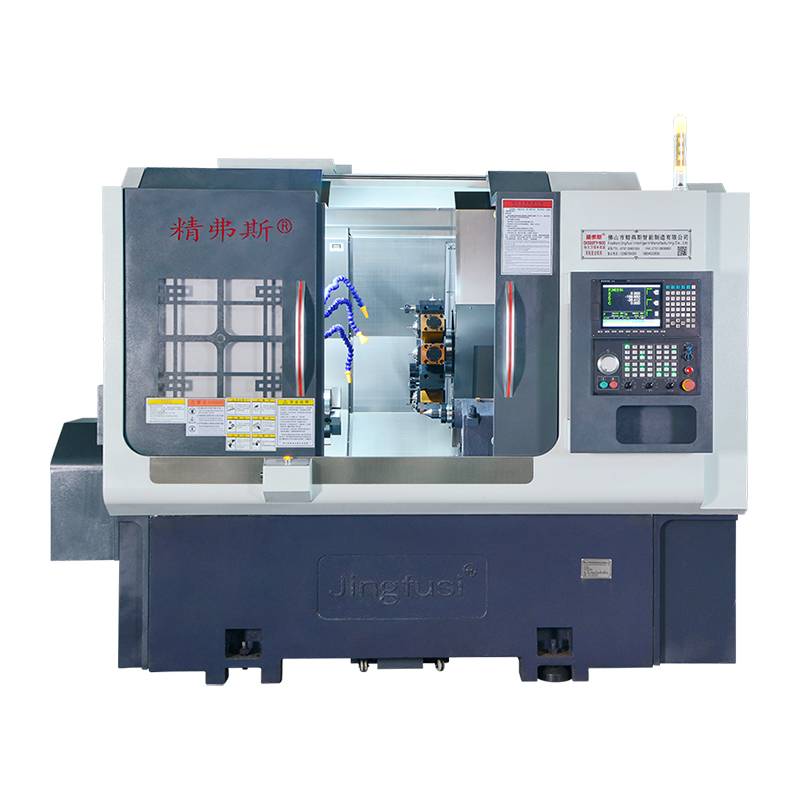

Mengubah mesin bubut komposit penggilingan

Mesin bubut komposit penggilingan milling berkualitas tinggi Jingfusi menggabungkan mekanisme tambahan spindel fleksibel dalam desainnya, meningkatkan kekakuan selama pemrosesan bagian. Sistem perubahan alat langsung menghilangkan kebutuhan untuk program perubahan alat yang rumit dan mengurangi waktu idle perubahan alat, menghasilkan pemrosesan yang efisien dan penghematan biaya untuk pengguna. Desain inovatif ini tidak hanya meningkatkan stabilitas keseluruhan mesin selama operasi tetapi juga merampingkan proses perubahan alat, membuat alur kerja pemesinan lebih efisien dan menguntungkan secara ekonomi bagi pengguna.

Model:CK52DTY

mengirimkan permintaan

Deskripsi Produk

Mesin mesin bubut giling yang berputar dari pemasok Jingfusis dengan tegas menggabungkan putaran, penggilingan, pengeboran, membosankan, mengetuk, dan berbagai fungsi lainnya menjadi satu perangkat serbaguna. Mampu melaksanakan penggilingan akhir dan samping, pengeboran, pengetikan, dan pemrosesan komposit, mesin ini sangat cocok untuk bentuk yang rumit dan menuntut spesifikasi presisi. Ini unggul dalam menangani kebutuhan pemrosesan komprehensif bagian rotary dengan menyelesaikan semua atau sebagian besar operasi yang diperlukan dalam satu penjepit. Ini tidak hanya memastikan keakuratan yang luar biasa tetapi juga meningkatkan efisiensi, yang pada akhirnya mengarah pada pengurangan biaya dalam proses pemesinan.

Karakteristik kunci dari mesin bubut giling giling:

1. Pengaturan yang dirancang dengan baik dengan ruang internal yang cukup.

2. Bersama dari struktur spindel presisi tinggi, mandiri dan sistem putar hidrolik yang cepat, memastikan kinerja terkemuka.

3.Garanteeing kemampuan berkecepatan tinggi alat mesin.

4. Menghasilkan gangguan daya dari menyebabkan ketidakakuratan pada nilai motor servo.

Diagram perjalanan mesin

Detail Produk

Daftar Parameter

barang	Model mesin bubut	satuan	CK52DTY	CK76DTY	CK46DTY
Lingkup pemrosesan	Diameter rotasi spindel maksimum	mm	Ø 700
	Panjang lingkaran luar yang berputar maksimum	mm	520
	Diameter bar maksimum	mm	Ø 55	Ø 72	Ø 45
Sumbu utama	Kecepatan spindel maksimum	r/mnt	4200 (pengaturan 3500)	3200 (pengaturan 2000)	6000 (set 4500)
	Jenis kepala spindel		A2 - 6	A2 -8	A2 - 5
	Diameter spindel melalui lubang	mm	Ø 66	Ø 86	Ø 56
memberi makan	Sumbu x/z/y stroke maksimum	mm	260/500/± 60
	Kepala Daya 90 ° melewati pusat spindel	mm	30
	Gerakan Cepat Maksimal dari Sumbu X/Z/Y	m/my	24 (Pengaturan 16)/ 24 (Pengaturan 16)/ 14 (Pengaturan 8)
	Batang sekrup sumbu x/z/y	mm	40
	Track rol sumbu x/z/y	mm	35/45/35
Menara kekuatan	Model Power Turret (Power Turret)	BMT	BMT55
	Power head collet	ADALAH	ER32
	Ukuran pemegang alat tetap	mm	25x25
	Diameter Shank Holder Bore	mm	Ø32
mesin listrik	Daya/torsi motor utama	KW / nm	11kW/dinilai 72nm	15kW/dinilai 98nm	7,5 kW/dinilai 47nm
	Daya/torsi motor sumbu x/z/y	KW / nm	yaskawa 2.9 kW /18.6nm ， generasi baru opsional3.1 kW /15nm
	Daya/torsi motor kepala daya menara	KW / nm	Generasi Baru 3.1 kW/15nm
	Kecepatan maksimum motor daya menara	r/mnt	6000 (Pengaturan 4000), Kecepatan Umum≤4000
	Daya/torsi motor head power	KW / nm	3.1 KW/15NM
	Daya/Torsi Motor Mengubah Alat Turret	KW / nm	Generasi Baru1.0 kW /3.1nm
Tailstock	Stroke tailstock	mm	520
	Stroke hidrolik maksimum dari tailstock	mm	100
	Taper lubang kerucut jarum top tailstock	Mk	Mohs 5#
	Jarak maksimum antara ujung dan chuck	mm	690
lainnya	Perangkat rem penentuan posisi spindel		Hidraulik, opsional yang dapat diprogram
	Kecenderungan tempat tidur	°	30 ° atau 15 °
	Panjang alat mesin x lebar x tinggi	mm	2500x1680x1900
	Berat total seluruh mesin	Kg	5000kg
	Kekuatan total	KW	20
	Konsumsi daya rata -rata	KW / H.	3
