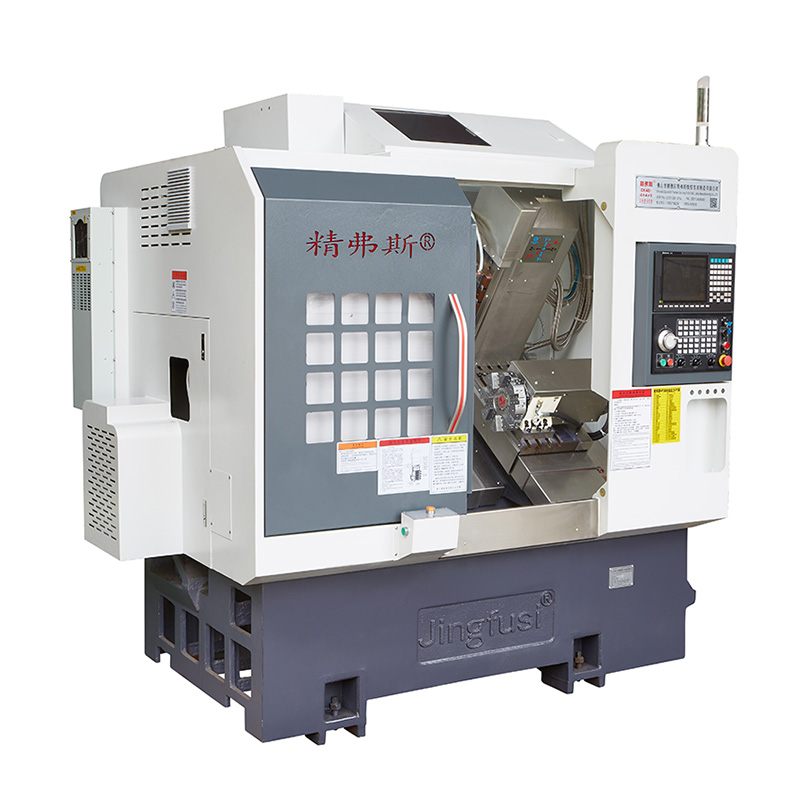

Mesin pemesinan turn-mill

Mesin pemesinan Jingfusi® Turn-Mill sangat cocok untuk produksi massal bagian-bagian dengan bentuk yang kompleks, seperti komponen mikro, poros mikro, konektor elektronik, kacamata, jam, dan berbagai aksesori perangkat keras.

Model:CK52-5+5+Y

mengirimkan permintaan

Deskripsi Produk

Mesin pemesinan belokan-mill memiliki karakteristik presisi tinggi dan efisiensi tinggi. Ini dapat beralih antara bushing pemandu dan tidak ada bushing pemandu, melakukan pemrosesan yang tepat sesuai dengan panjang benda kerja, dan memiliki struktur yang masuk akal. Ketiga sumbu menggunakan panduan bergulir linier, yang memiliki ketahanan aus yang baik dan presisi tinggi. , didorong oleh motor servo, struktur baris alat linier memiliki karakteristik perubahan pahat yang cepat, sistem CNC memiliki fungsi lengkap dan mudah dikendalikan. Pemrosesan tanpa lengan-lengan tidak memerlukan bahan penggilingan, dan dapat memproses batang dengan kecepatan tinggi dan presisi tinggi, dan bahan minimum yang tersisa hanya 30mm. Perangkat pemrosesan sisi opsional dapat mewujudkan proses pengeboran dan penggilingan.

Diagram perjalanan mesin

Detail Produk

Daftar Parameter

barang	isi	satuan	CK46-5+5+y	CK52-5+5+y
Lingkup pemrosesan	Berayun di atas tempat tidur	mm	Ø 500
	Panjang lingkaran luar yang berputar maksimum	mm	320
	Diameter bar maksimum	mm	Ø 45	Ø 51 ~ 55
Sumbu utama	Kecepatan spindel maksimum	r/mnt	6000 (diatur ke 4000)	4500 (diatur ke 3500)
	Jenis kepala spindel		A2-5	A2-6
	Diameter spindel melalui lubang	mm	Ø 56	Ø 66
memberi makan	Sumbu x/z/y stroke maksimum	mm	800/470/310
	Gerakan Cepat Maksimal dari Sumbu X/Z/Y	m/my	24 (Pengaturan 18)/24 (Pengaturan 18)/15 (Pengaturan 8)
	Batang sekrup sumbu x/z/y	mm	32/32/25
	Rel sumbu x/z/y	mm	35/35/25
Menara pisau	Delapan menara stasiun	PC	8 stasiun, dapat dilengkapi dengan pemegang alat lubang ganda, opsional dengan 12 stasiun
Kepala Kekuatan	Formulir Penahan Alat Kepala Daya		ER25
	Kecepatan Maksimum Kepala Daya	r/mnt	6000 (diatur ke 4000), dapat digunakan secara umum untuk memproses produk dari 4000
	Pengeboran instalasi maksimum dan diameter kepala penggilingan	mm	Ø 16
	Jarak antara poros head power dan poros	mm	65
mesin listrik	Daya/torsi motor utama	KW / nm	7.5 kW/47.75nm, opsional 11kW/70.03nm untuk bagian baja dengan kapasitas pemrosesan 80 dan di atas
	Daya/torsi motor sumbu x/z/y	KW / nm	Yaskawa 1.8KW/11.5nm. Generasi Baru Opsional 2.4 KW/Dinilai 11.5nm
	X/Z Power Head Motor Daya/Torsi	KW / nm	2.4 KW/11.5NM
	Kecepatan maksimum motor head daya	r/mnt	5000
lainnya	Perangkat rem penentuan posisi spindel		Tekanan hidrolik
	Kecenderungan tempat tidur	°	35 °
	Panjang pelat meja pisau x lebar	mm	700x290
	Panjang alat mesin x lebar x tinggi	mm	2200x1580x2000
	Berat total seluruh mesin	Kg	3430
	Kekuatan total	KW	13
	Konsumsi daya rata -rata	KW / H.	2

Akurasi alat mesin

Akurasi Mesin, Standar Faktor Jingfus ：
Item tes utama	Diagram skematik	Standar Pabrik


Spindle Radial Beat		Mendeteksi runout kerucut luar	0.0035


Posisi Ulangi Sumbu X.		Mendeteksi posisi berulang sumbu x. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.003


Posisi Ulangi Sumbu Z-Acara		Mendeteksi posisi berulang pada sumbu z. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.003


Posisi Ulangi Sumbu Y.		Mendeteksi posisi berulang pada sumbu Y. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.004


Posisi pengulangan sumbu c		Mendeteksi reposisi titik tetap c-sumbu, Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulangi	20 detik busur


C Axis Posisi Rotary		Mendeteksi akurasi posisi acak sumbu C, CATATAN: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian periksa pengaturan yang diulangi	72 detik busur


Power head clamping beat		Kerucut beat	0.015

Power head clamping beat		Mengalahkan pemukulan	0.01

Jika pelanggan ingin menguji akurasi ISO atau VD1 dari sumbu x/z/y, itu harus ditentukan pada saat penulisan kontrak. Pelanggan harus menguji item ini pada saat yang sama dari penerimaan awal pabrik Jingfusi.
