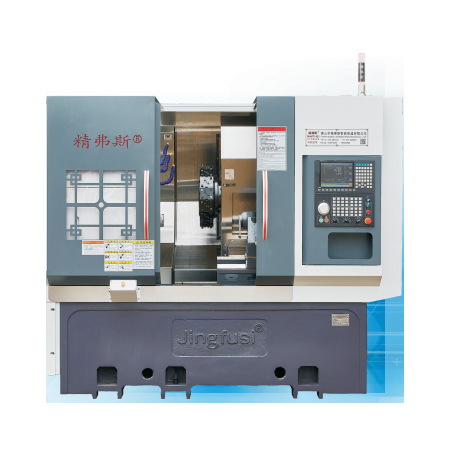

Mesin Gabungan Pembubutan dan Penggilingan Power Turret
  • Mesin Gabungan Pembubutan dan Penggilingan Power Turret - 0 Mesin Gabungan Pembubutan dan Penggilingan Power Turret - 0

Mesin Gabungan Pembubutan dan Penggilingan Power Turret

Dalam kapasitas kami sebagai produsen profesional, Jingfusi® dengan bangga mempersembahkan Mesin Gabungan Pembubutan dan Penggilingan Turret Daya kami. Kami berkomitmen untuk memberikan layanan purna jual terbaik dan memastikan pengiriman produk tepat waktu. Untuk menjaga konsistensi kualitas peralatan mesin kami, kami mematuhi pendekatan standar dalam konstruksi bodi mesin dan perakitan konfigurasi. Hal ini memerlukan penggunaan aksesori yang seragam (termasuk power head dudukan pemotong yang dapat diganti dan menara perkakas pada pelat dasar) untuk memastikan stabilitas dan keandalan. Mesin kami dirancang dengan struktur yang lugas dan praktis, disesuaikan dengan aplikasi dunia nyata, dan dirancang untuk pengoperasian yang mudah digunakan.

Model:CK52DTY

mengirimkan permintaan

Deskripsi Produk

Sebagai produsen profesional, kami Jingfusi® ingin memberi Anda Mesin Gabungan Pembubutan dan Penggilingan Turret Listrik.
Rincian Produk



Daftar Parameter

barang Model mesin bubut satuan CK46DTY CK52DTY
Ruang lingkup pemrosesan Diameter putaran maksimum spindel mm Ø 600
Panjang lingkaran luar putaran maksimum mm 300
Diameter batang maksimum mm Ø 45 Ø 55
sumbu utama Kecepatan spindel maksimum rpm 6000 (pengaturan 4500) 4200 (pengaturan 3500)
Tipe kepala spindel
A2-5 A2-6
Diameter lubang tembus spindel mm Ø 56 Ø 66
memberi makan Pukulan maksimum sumbu X/Z/Y mm 800/400/±60
Kepala daya 90 ° melewati bagian tengah poros mm 60
Pergerakan cepat maksimum sumbu X/Z/Y m/mnt 24(pengaturan 18) / 24(pengaturan 18) /15(pengaturan 12)
Batang sekrup sumbu X/Z/Y mm 32/32/32
Jalur rol sumbu X/Z/Y mm 35/35/35
Menara listrik
 Model menara daya (power turret) BMT BMT45, BMT55 opsional
Collet kepala listrik ADALAH ER25
Ukuran dudukan alat tetap mm 25X25
Diameter betis penahan lubang mm Ø25
stok belakang Tenaga/torsi motor utama KW/Nm 7,5 KW/nilai 47Nm 11KW/nilai 72Nm
Daya/torsi motor sumbu X/Z/Y KW/Nm yaskawa 1.8KW/11.5N. Generasi baru opsional2,4 KW/dinilai 11,5Nm
Kecepatan maksimum motor daya turret rpm 80000°(power head ≤7000 berubah, 90°power head ≤6000 berubah)
Tenaga/torsi motor head power KW/Nm 8,5 KW/nilai 16,5Nm
Tenaga/torsi motor pengubah alat turret KW/Nm Generasi baru 1.0 KW /3.1NM
lainnya Perangkat rem posisi spindel
tekanan hidrolik
Kecenderungan tempat tidur ° 35°
Alat mesin panjang X lebar X tinggi mm 2200X1500X1900
Berat total seluruh mesin kg 3900KG
Kekuatan total kw 15
Konsumsi daya rata-rata kw/jam 3

Akurasi Alat Mesin

Akurasi mesin, standar faktor Jingfus ：
Item tes utama Diagram skematik Standar pabrik
Ketukan radial spindel Mendeteksi kehabisan kerucut luar 0.0035
Posisi pengulangan sumbu X Mendeteksi posisi berulang sumbu X. Catatan: Pertama-tama prediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu deteksi pemosisian berulang. 0.003
Posisi pengulangan sumbu Z
Deteksi posisi berulang pada sumbu Z. Catatan: Pertama-tama prediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu deteksi pemosisian berulang. 0.003
Posisi pengulangan sumbu Y Deteksi posisi berulang pada sumbu Y. Catatan: Pertama-tama prediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu deteksi pemosisian berulang. 0.004
Posisi pengulangan sumbu C Deteksi reposisi titik tetap sumbu C, catatan: prediksi pertama sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu deteksi pemosisian berulang 20 detik busur
Posisi sumbu C berputar   Deteksi keakuratan posisi acak sumbu C, catatan: prediksi pertama sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu periksa pengaturan berulang 72 detik busur
Ketukan penjepit kepala listrik Ketukan kerucut 0.015
Ketukan penjepit kepala listrik
Menjepit pemukulan 0.01
Jika pelanggan ingin menguji keakuratan ISO atau VD1 sumbu X/Z/Y, hal itu harus ditentukan pada saat penulisan kontrak. Pelanggan harus menguji barang ini pada saat yang sama dengan penerimaan awal Pabrik Jingfusi.
