Mesin Gabungan Pembubutan dan Penggilingan Turret

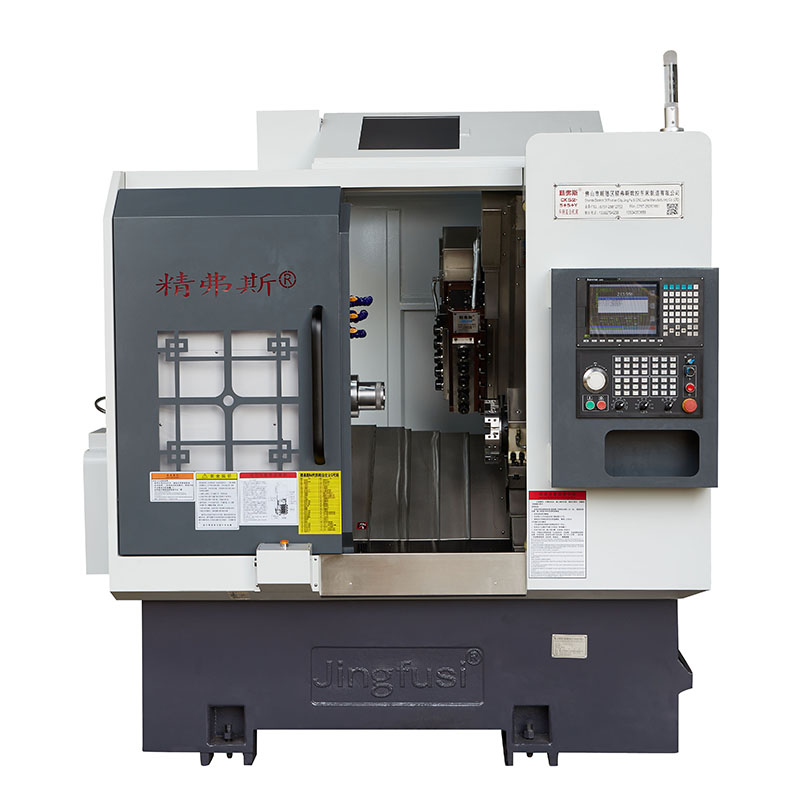

  • Mesin Gabungan Pembubutan dan Penggilingan Turret - 0 Mesin Gabungan Pembubutan dan Penggilingan Turret - 0

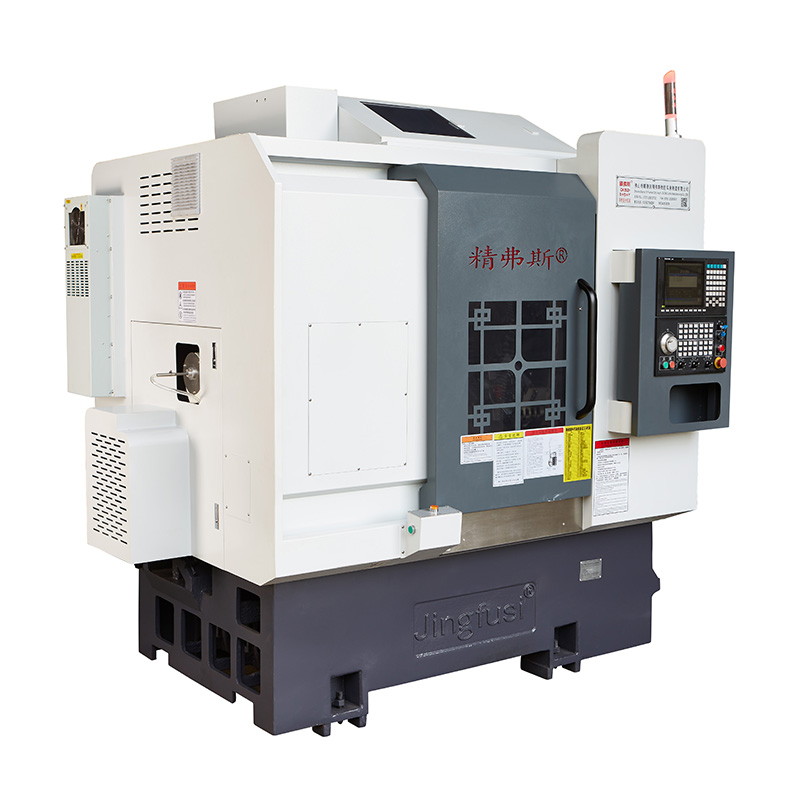

  • Mesin Gabungan Pembubutan dan Penggilingan Turret - 1 Mesin Gabungan Pembubutan dan Penggilingan Turret - 1

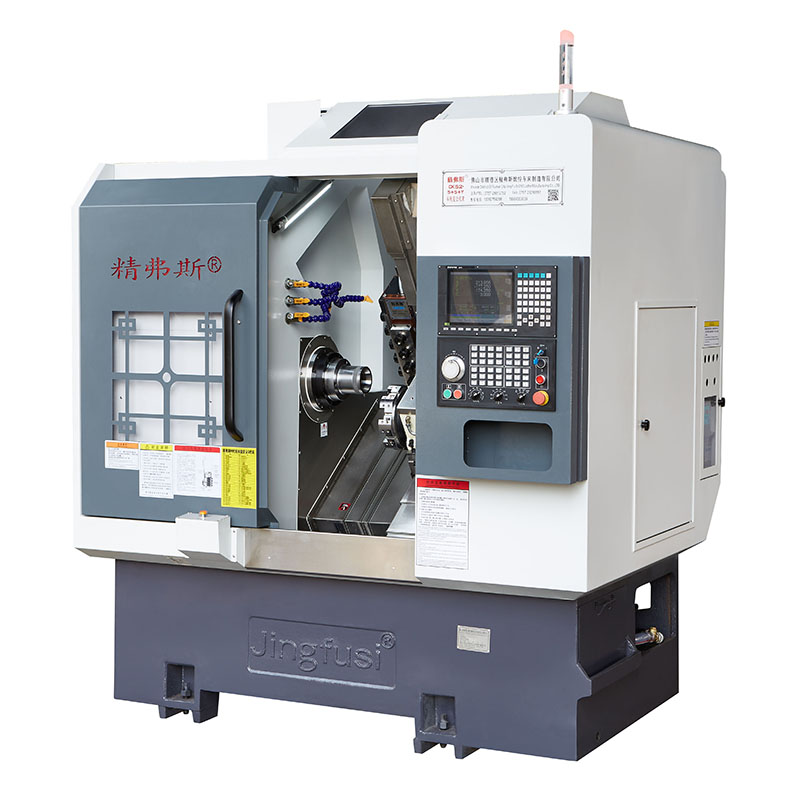

  • Mesin Gabungan Pembubutan dan Penggilingan Turret - 2 Mesin Gabungan Pembubutan dan Penggilingan Turret - 2

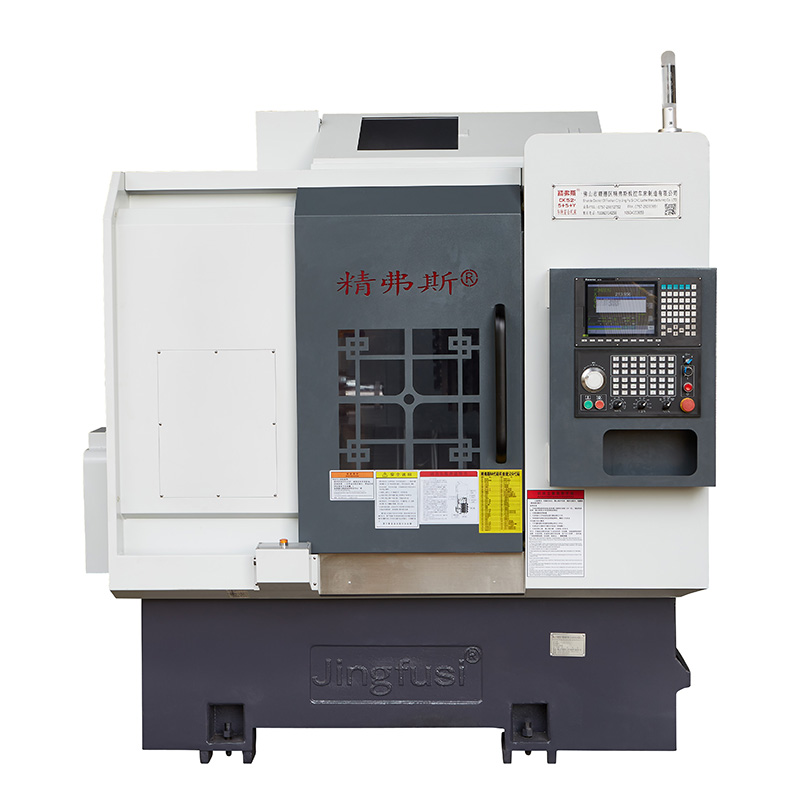

  • Mesin Gabungan Pembubutan dan Penggilingan Turret - 3 Mesin Gabungan Pembubutan dan Penggilingan Turret - 3

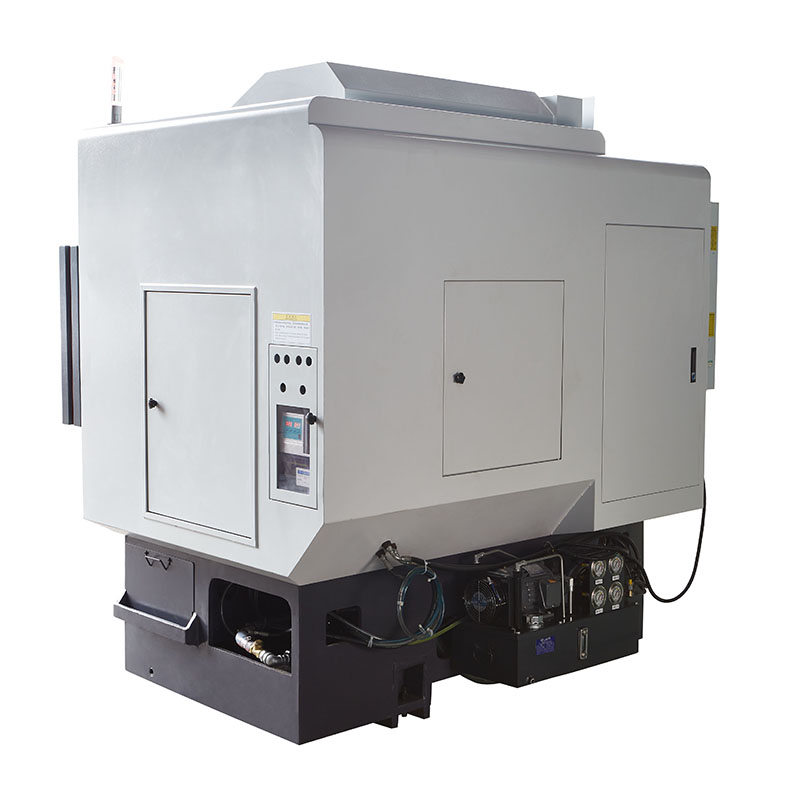

  • Mesin Gabungan Pembubutan dan Penggilingan Turret - 4 Mesin Gabungan Pembubutan dan Penggilingan Turret - 4

Mesin Gabungan Pembubutan dan Penggilingan Turret

Anda dapat membeli Mesin Gabungan Pembubutan dan Penggilingan Turret Jingfusi® dengan percaya diri dari kami. Kami sangat ingin berkolaborasi dengan Anda, dan jika Anda memiliki pertanyaan atau memerlukan informasi lebih lanjut, jangan ragu untuk menghubungi kami. Kami akan segera menanggapi pertanyaan Anda.

Model:CK46-5+5+Y

mengirimkan permintaan

Deskripsi Produk

Sebagai produsen profesional, kami ingin memberi Anda Mesin Gabungan Pembubutan dan Penggilingan Turret berkualitas tinggi. Dan kami akan menawarkan layanan purna jual terbaik dan pengiriman tepat waktu.

Rincian Produk



Daftar Parameter

barang isi satuan CK46-5+5+Y CK52-5+5+Y
Ruang lingkup pemrosesan Berayun di atas tempat tidur mm Ø 500
Panjang lingkaran luar putaran maksimum mm 320

Diameter batang maksimum		 mm Ø 45 Ø 51 ~ 55
sumbu utama Kecepatan spindel maksimum rpm 6000 (setel ke 4000) 4500 (setel ke 3500)
Tipe kepala spindel
A2-5 A2-6
Diameter lubang tembus spindel mm Ø 56 Ø 66
memberi makan Pukulan maksimum sumbu X/Z/Y mm 800/470/310
Pergerakan cepat maksimum sumbu X/Z/Y m/mnt 24 (Pengaturan 18)/24 (Pengaturan 18)/15 (Pengaturan 8)
Batang sekrup sumbu X/Z/Y mm 32/32/25
Rel sumbu X/Z/Y mm 35/35/25
Menara pisau Menara delapan stasiun buah 8 stasiun, dapat dilengkapi dengan pemegang alat lubang ganda, opsional dengan 12 stasiun
Kepala listrik Bentuk penahan alat kepala listrik
ER25
Kecepatan maksimum power head rpm 6000 (diatur ke 4000), biasanya dapat digunakan untuk memproses produk dari 4000
Pengeboran instalasi maksimum dan diameter kepala penggilingan mm Ø 16
Jarak antara poros kepala daya dan poros mm 65
mesin listrik Tenaga/torsi motor utama KW/Nm 7,5 KW/47,75NM, opsional 11KW/70,03Nm untuk komponen baja dengan kapasitas pemrosesan 80 ke atas
Daya/torsi motor sumbu X/Z/Y KW/Nm Yaskawa 1,8KW/11,5Nm. Generasi baru opsional 2,4 KW/terukur 11,5Nm
Daya/torsi motor kepala daya X/Z KW/Nm 2,4 KW/11,5NM
Kecepatan maksimum motor power head rpm 5000
lainnya Perangkat rem posisi spindel
tekanan hidrolik
Kecenderungan tempat tidur ° 35°
Piring meja pisau panjang X lebar mm 700X290
Alat mesin panjang X lebar X tinggi mm 2200X1580X2000
Berat total seluruh mesin kg 3430
Kekuatan total kw 13
Konsumsi daya rata-rata kw/jam 2

Akurasi Alat Mesin

Akurasi mesin, standar faktor Jingfus ：
Item tes utama Diagram skematik Standar pabrik
Ketukan radial spindel Mendeteksi kehabisan kerucut luar 0.0035
Posisi pengulangan sumbu X Mendeteksi posisi berulang sumbu X. Catatan: Pertama-tama prediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu deteksi pemosisian berulang. 0.003
Posisi pengulangan sumbu Z
Deteksi posisi berulang pada sumbu Z. Catatan: Pertama-tama prediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu deteksi pemosisian berulang. 0.003
Posisi pengulangan sumbu Y Deteksi posisi berulang pada sumbu Y. Catatan: Pertama-tama prediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu deteksi pemosisian berulang. 0.004
Posisi pengulangan sumbu C Deteksi reposisi titik tetap sumbu C, catatan: prediksi pertama sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu deteksi pemosisian berulang 20 detik busur
Posisi sumbu C berputar   Deteksi keakuratan posisi acak sumbu C, catatan: prediksi pertama sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu periksa pengaturan berulang 72 detik busur
Ketukan penjepit kepala listrik Ketukan kerucut 0.015
Ketukan penjepit kepala listrik
Menjepit pemukulan 0.01
Jika pelanggan ingin menguji keakuratan ISO atau VD1 sumbu X/Z/Y, hal itu harus ditentukan pada saat penulisan kontrak. Pelanggan harus menguji barang ini pada saat yang sama dengan penerimaan awal Pabrik Jingfusi.
