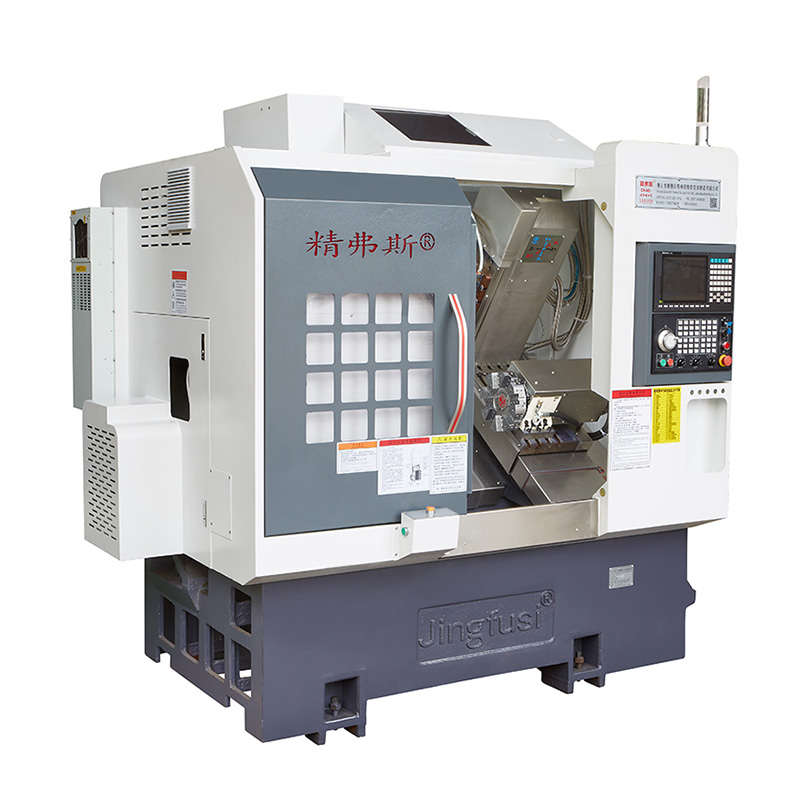

Mesin pusat belok multi-tasking CNC

Memperkenalkan mesin pusat belok multi-tasking CNC-solusi utama untuk pemesinan presisi berkualitas tinggi. Mesin yang kuat ini telah dirancang untuk memenuhi tuntutan bahkan aplikasi belokan yang paling kompleks, menjadikannya pilihan ideal untuk bisnis yang membutuhkan tingkat akurasi dan efisiensi tertinggi.

Model:CK52-5+5+Y

mengirimkan permintaan

Deskripsi Produk

Dibangun untuk terakhir, mesin pusat belok multi-tasking CNC adalah mesin yang tahan lama dan andal yang mampu menangani berbagai tugas-mulai dari operasi belokan dan pengeboran sederhana hingga tugas yang lebih kompleks seperti penggilingan, pemotongan benang, dan banyak lagi.

Salah satu fitur utama dari mesin pusat belok multi-tasking CNC adalah sistem kontrol canggihnya, yang memungkinkan operator untuk dengan mudah memprogram dan mengontrol setiap aspek proses pemesinan, memastikan presisi dan akurasi maksimum. Dengan antarmuka yang ramah pengguna, mesin ini mudah digunakan dan dapat dengan cepat disesuaikan dengan kebutuhan pekerjaan apa pun.

Selain sistem kontrol canggihnya, mesin pusat belok multi-tasking CNC juga menawarkan berbagai komponen berkualitas tinggi, termasuk sistem spindle canggih, panduan linier presisi tinggi dan basis besi cor yang tahan lama. Komponen -komponen ini bekerja dalam harmoni yang sempurna untuk memastikan bahwa setiap pekerjaan diselesaikan dengan standar tertinggi.

Apakah Anda adalah bisnis kecil atau perusahaan yang lebih besar, mesin CNC Multi-Tasking Turning Center adalah pilihan yang sempurna untuk semua kebutuhan pemesinan Anda. Dengan fitur-fitur canggih, konstruksi yang tahan lama dan ketepatan yang luar biasa, mesin ini pasti akan melebihi harapan Anda dan memberi Anda bertahun-tahun kinerja yang andal dan berkualitas tinggi.

Sebagai kesimpulan, mesin CNC Multi-Tasking Turning Center adalah solusi top-of-the-line untuk bisnis yang menuntut yang terbaik dalam pemesinan presisi. Dengan fitur-fitur canggih, antarmuka yang ramah pengguna dan konstruksi yang andal, pasti akan memberi Anda bertahun-tahun kinerja yang andal dan efisien. Jadi mengapa menunggu? Hubungi kami hari ini untuk mempelajari lebih lanjut tentang mesin yang luar biasa ini dan bagaimana hal itu dapat mengubah bisnis Anda.

Diagram perjalanan mesin

Detail Produk

Daftar Parameter

barang	isi	satuan	CK46-5+5+y	CK52-5+5+y
Lingkup pemrosesan	Berayun di atas tempat tidur	mm	Ø 500
	Panjang lingkaran luar yang berputar maksimum	mm	320
	Diameter bar maksimum	mm	Ø 45	Ø 51 ~ 55
Sumbu utama	Kecepatan spindel maksimum	r/mnt	6000 (diatur ke 4000)	4500 (diatur ke 3500)
	Jenis kepala spindel		A2-5	A2-6
	Diameter spindel melalui lubang	mm	Ø 56	Ø 66
memberi makan	Sumbu x/z/y stroke maksimum	mm	800/470/310
	Gerakan Cepat Maksimal dari Sumbu X/Z/Y	m/my	24 (Pengaturan 18)/24 (Pengaturan 18)/15 (Pengaturan 8)
	Batang sekrup sumbu x/z/y	mm	32/32/25
	Rel sumbu x/z/y	mm	35/35/25
Menara pisau	Delapan menara stasiun	PC	8 stasiun, dapat dilengkapi dengan pemegang alat lubang ganda, opsional dengan 12 stasiun
Kepala Kekuatan	Formulir Penahan Alat Kepala Daya		ER25
	Kecepatan Maksimum Kepala Daya	r/mnt	6000 (diatur ke 4000), dapat digunakan secara umum untuk memproses produk dari 4000
	Pengeboran instalasi maksimum dan diameter kepala penggilingan	mm	Ø 16
	Jarak antara poros head power dan poros	mm	65
mesin listrik	Daya/torsi motor utama	KW / nm	7.5 kW/47.75nm, opsional 11kW/70.03nm untuk bagian baja dengan kapasitas pemrosesan 80 dan di atas
	Daya/torsi motor sumbu x/z/y	KW / nm	Yaskawa 1.8KW/11.5nm. Generasi Baru Opsional 2.4 KW/Dinilai 11.5nm
	X/Z Power Head Motor Daya/Torsi	KW / nm	2.4 KW/11.5NM
	Kecepatan maksimum motor head daya	r/mnt	5000
lainnya	Perangkat rem penentuan posisi spindel		Tekanan hidrolik
	Kecenderungan tempat tidur	°	35 °
	Panjang pelat meja pisau x lebar	mm	700x290
	Panjang alat mesin x lebar x tinggi	mm	2200x1580x2000
	Berat total seluruh mesin	Kg	3430
	Kekuatan total	KW	13
	Konsumsi daya rata -rata	KW / H.	2

Akurasi alat mesin

Akurasi Mesin, Standar Faktor Jingfus ：
Item tes utama	Diagram skematik	Standar Pabrik


Spindle Radial Beat		Mendeteksi runout kerucut luar	0.0035


Posisi Ulangi Sumbu X.		Mendeteksi posisi berulang sumbu x. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.003


Posisi Ulangi Sumbu Z-Acara		Mendeteksi posisi berulang pada sumbu z. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.003


Posisi Ulangi Sumbu Y.		Mendeteksi posisi berulang pada sumbu Y. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.004


Posisi pengulangan sumbu c		Mendeteksi reposisi titik tetap c-sumbu, Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulangi	20 detik busur


C Axis Posisi Rotary		Mendeteksi akurasi posisi acak sumbu C, CATATAN: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian periksa pengaturan yang diulangi	72 detik busur


Power head clamping beat		Kerucut beat	0.015

Power head clamping beat		Mengalahkan pemukulan	0.01

Jika pelanggan ingin menguji akurasi ISO atau VD1 dari sumbu x/z/y, itu harus ditentukan pada saat penulisan kontrak. Pelanggan harus menguji item ini pada saat yang sama dari penerimaan awal pabrik Jingfusi.
