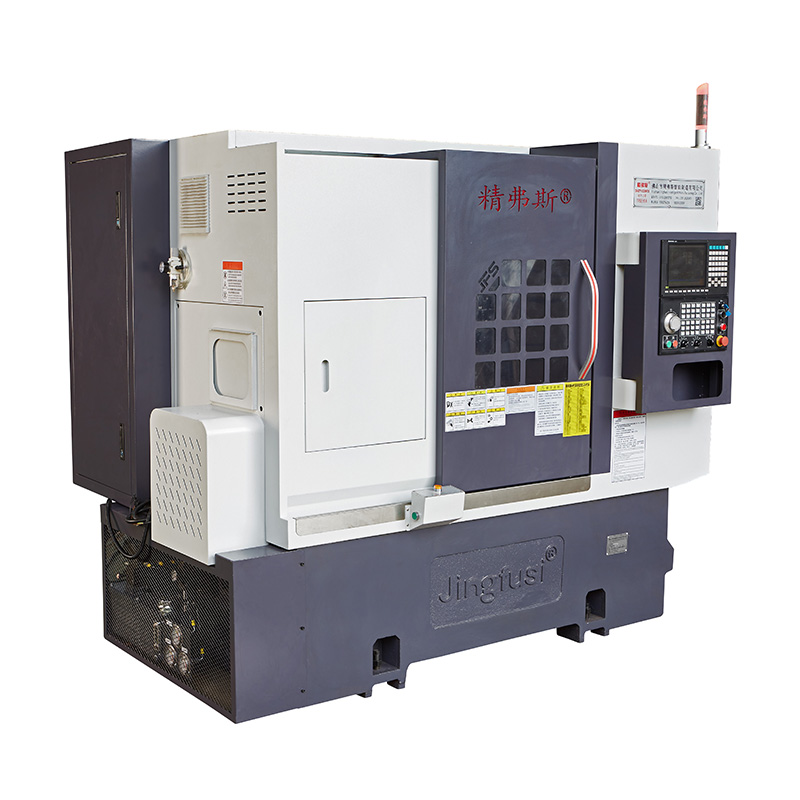

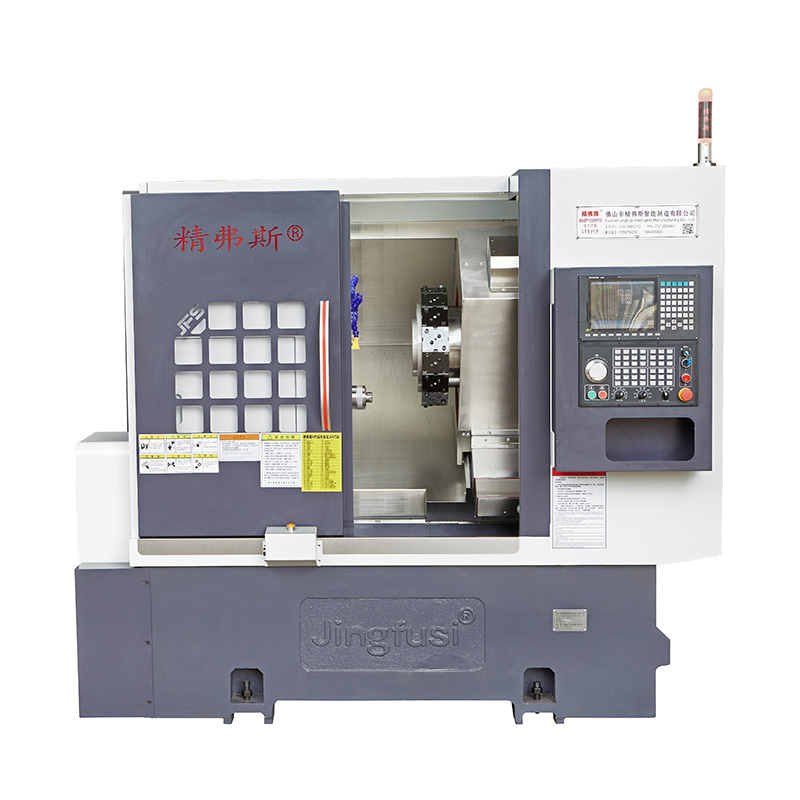

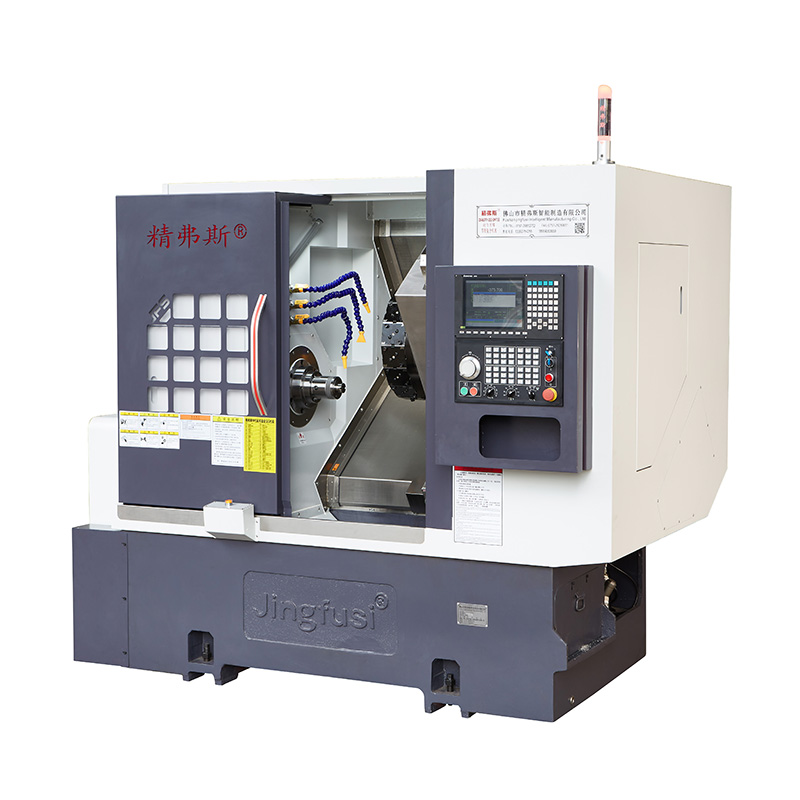

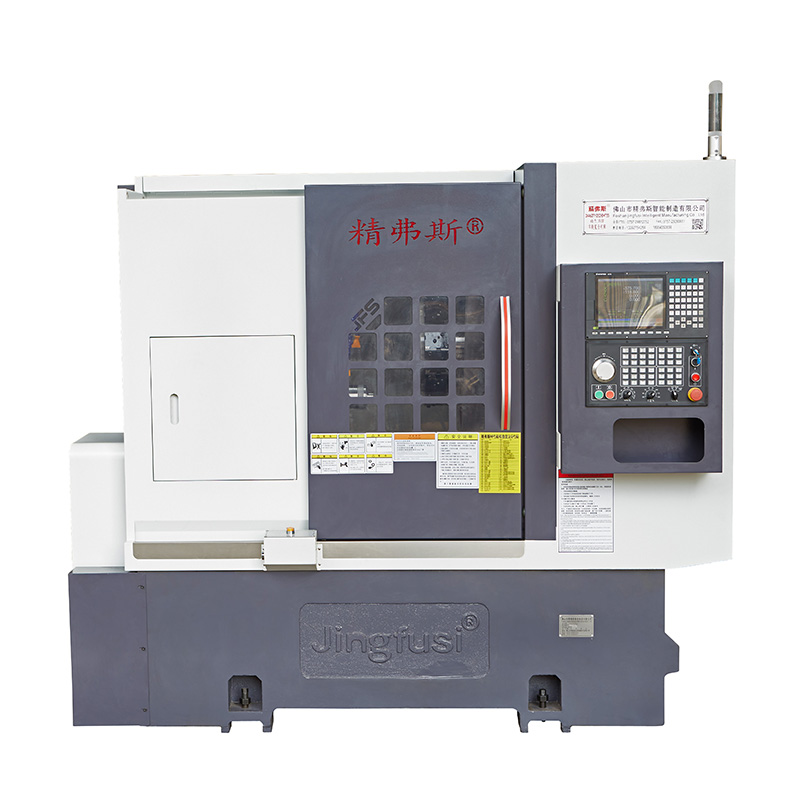

Mesin Gabungan Pembubutan dan Penggilingan Turret
  • Mesin Gabungan Pembubutan dan Penggilingan Turret - 0 Mesin Gabungan Pembubutan dan Penggilingan Turret - 0
  • Mesin Gabungan Pembubutan dan Penggilingan Turret - 1 Mesin Gabungan Pembubutan dan Penggilingan Turret - 1
  • Mesin Gabungan Pembubutan dan Penggilingan Turret - 2 Mesin Gabungan Pembubutan dan Penggilingan Turret - 2
  • Mesin Gabungan Pembubutan dan Penggilingan Turret - 3 Mesin Gabungan Pembubutan dan Penggilingan Turret - 3
  • Mesin Gabungan Pembubutan dan Penggilingan Turret - 4 Mesin Gabungan Pembubutan dan Penggilingan Turret - 4

Mesin Gabungan Pembubutan dan Penggilingan Turret

Sebagai produsen Mesin Gabungan Pembubutan dan Penggilingan Turret berkualitas tinggi, Anda dapat yakin untuk membeli Mesin Gabungan Pembubutan dan Penggilingan Turret dari pabrik kami dan kami akan menawarkan layanan purna jual terbaik dan pengiriman tepat waktu.

Model:CK76T-600

mengirimkan permintaan

Deskripsi Produk


Anda dipersilakan untuk datang ke pabrik kami untuk membeli Mesin Gabungan Turret Turning dan Milling terlaris, harga murah, dan berkualitas tinggi. Kami berharap dapat bekerja sama dengan Anda.

Rincian Produk



Daftar Parameter

proyek Isi satuan CK52T-600 CK76T-600 CK46T-600
Ruang lingkup pemrosesan Diameter putaran maksimum spindel mm Ø 800
tipe blok mm Ø 180 ~400
Panjang putaran maksimum mm 560
Diameter batang maksimum mm Ø 51 ~ 55 Ø 72 Ø 45
sumbu utama
 Tipe kepala spindel
A2-6 A2-8 A2-5
Diameter lubang tembus spindel mm Ø 66 Ø 86 Ø 56
Kecepatan spindel maksimum rpm 4200 3200 6000
Kecepatan pengaturan spindel rpm 1 ~ 3500 1 ~2500 1 ~4500
memberi makan Perjalanan maksimum sumbu X/Z mm 230/600
Pukulan efektif sumbu Z mm 570
Pergerakan cepat maksimum sumbu X/Z m/mnt 24
Pengaturan sumbu X/Z untuk gerakan cepat m/mnt 16/18
Spesifikasi sekrup rol sumbu X/Z mm 40
Spesifikasi pengukur sumbu X/Z mm 35/45
Menara servo dua belas posisi Tinggi pusat menara servo dua belas posisi
100
Menara pisau di sisi yang berlawanan (diameter luar) mm 385
Ketinggian tengah menara mm 100
Jumlah bilah menara memperbaiki 12
Diameter interferensi pemrosesan pahat yang berdekatan mm Ø180
Memperbaiki ukuran dudukan alat mm 25X25
Diameter gagang dudukan pisau mm Ø25
mesin listrik Tenaga/torsi motor utama KW/Nm 11KW/nilai 72Nm 15KW/nilai 98Nm 7,5 KW/nilai 47Nm
Daya/torsi motor sumbu X/Z KW/Nm Yaskawa 1,8KW/11,5Nm. Generasi baru opsional 2,4 KW/dinilai 11,5Nm
Tenaga/torsi motor pengubah alat turret KW/Nm Generasi baru 1.0 KW/3.1NM
Tenaga motor sistem pendingin KW 0.3
Tenaga motor sistem pendingin bertekanan tinggi KW 3
stok belakang Pukulan tailstock mm 420
Pukulan maksimum pin ejektor tailstock mm 100
Bentuk penggerak pin ejektor tailstock
Hidraulik, kekakuan yang kuat
Lubang kerucut jarum atas tailstock lancip MK Mohs 5#, tidak berayun atau melengkung selama pemesinan presisi.
Jarak maksimum antara tip dan chuck mm 690
lainnya Kecenderungan tempat tidur ° 30° atau 15°
Alat mesin panjang X lebar X tinggi mm 2500X1600X1700
Berat total seluruh mesin kg Berat total seluruh mesin adalah 4500KG, dengan berat total opsional 3500KG, dikurangi 10.000 yuan
Kekuatan total kw 20
Konsumsi daya rata-rata kw/jam 3

Akurasi Alat Mesin

Akurasi mesin, standar faktor Jingfus ：
Item tes utama Diagram skematik Metode deteksi
 Standar pabrik
Ketukan radial spindel Mendeteksi kehabisan kerucut luar 0.0025
Posisi pengulangan sumbu X Mendeteksi posisi berulang sumbu X. Catatan: Pertama-tama prediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu deteksi pemosisian berulang. 0.0025
Posisi pengulangan sumbu Z
Deteksi posisi berulang pada sumbu Z. Catatan: Pertama-tama prediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, lalu deteksi pemosisian berulang. 0.0025
Jika pelanggan ingin menguji keakuratan ISO atau VD1 sumbu X/Z/Y, hal itu harus ditentukan pada saat penulisan kontrak. Pelanggan harus menguji barang ini pada saat yang sama dengan penerimaan awal Pabrik Jingfusi.
