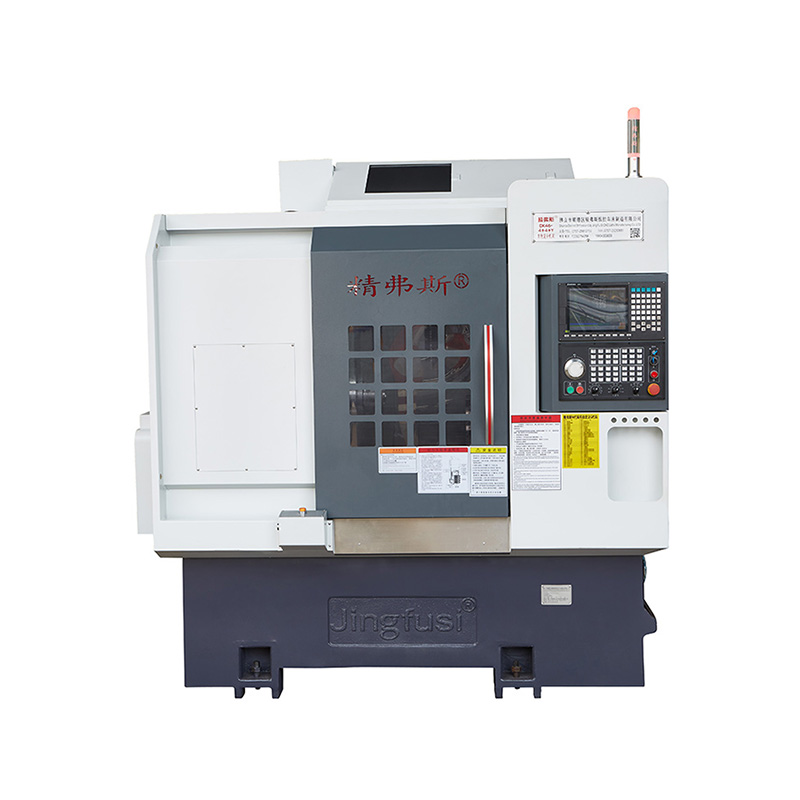

Mesin pemesinan turn-mill yang ekonomis

Mesin pemesinan Mill Jingfusi® Ekonomis dirancang dengan mekanisme bantu rem spindle yang kuat untuk meningkatkan kekakuan selama pemrosesan suku cadang. Sistem pengubah alat langsung menyimpan langkah -langkah rumit dari prosedur mengubah alat dan memperpendek waktu berjalan dari mengubah alat, mencapai pemrosesan yang efisien dan menghemat biaya untuk pengguna.

Model:CK76DTY

mengirimkan permintaan

Deskripsi Produk

Mesin permesinan turn-mill ekonomis Jingfusi® adalah komputer multi-stasiun 3-sumbu (X, Y, Z) yang dikendalikan secara numerik dan membungkus mesin bubut senyawa. Ini mengintegrasikan putaran, penggilingan, pengeboran, membosankan, mengetuk dan fungsi lainnya menjadi satu perangkat. Ini dapat melakukan penggilingan akhir dan samping, pengeboran, penyadapan dan pemrosesan gabungan lainnya. Ini sangat cocok untuk memproses beberapa bagian putar dengan bentuk kompleks dan persyaratan presisi tinggi. Itu dapat menyelesaikan semua atau sebagian besar langkah pemrosesan dalam satu penjepit. Pastikan keakuratan, tingkatkan efisiensi dan mengurangi biaya.

Diagram Perjalanan Mesin Jingfusi®

Detail Produk

Daftar Parameter

barang	Model mesin bubut	satuan	CK52DTY	CK76DTY	CK46DTY
Lingkup pemrosesan	Diameter rotasi spindel maksimum	mm	Ø 700
	Panjang lingkaran luar yang berputar maksimum	mm	520
	Diameter bar maksimum	mm	Ø 55	Ø 72	Ø 45
Sumbu utama	Kecepatan spindel maksimum	r/mnt	4200 (pengaturan 3500)	3200 (pengaturan 2000)	6000 (set 4500)
	Jenis kepala spindel		A2 - 6	A2 -8	A2 - 5
	Diameter spindel melalui lubang	mm	Ø 66	Ø 86	Ø 56
memberi makan	Sumbu x/z/y stroke maksimum	mm	260/500/± 60
	Kepala Daya 90 ° melewati pusat spindel	mm	30
	Gerakan Cepat Maksimal dari Sumbu X/Z/Y	m/my	24 (Pengaturan 16)/ 24 (Pengaturan 16)/ 14 (Pengaturan 8)
	Batang sekrup sumbu x/z/y	mm	40
	Track rol sumbu x/z/y	mm	35/45/35
Menara kekuatan	Model Power Turret (Power Turret)	BMT	BMT55
	Power head collet	ADALAH	ER32
	Ukuran pemegang alat tetap	mm	25x25
	Diameter Shank Holder Bore	mm	Ø32
mesin listrik	Daya/torsi motor utama	KW / nm	11kW/dinilai 72nm	15kW/dinilai 98nm	7,5 kW/dinilai 47nm
	Daya/torsi motor sumbu x/z/y	KW / nm	yaskawa 2.9 kW /18.6nm ， generasi baru opsional3.1 kW /15nm
	Daya/torsi motor kepala daya menara	KW / nm	Generasi Baru 3.1 kW/15nm
	Kecepatan maksimum motor daya menara	r/mnt	6000 (Pengaturan 4000), Kecepatan Umum≤4000
	Daya/torsi motor head power	KW / nm	3.1 KW/15NM
	Daya/Torsi Motor Mengubah Alat Turret	KW / nm	Generasi Baru1.0 kW /3.1nm
Tailstock	Stroke tailstock	mm	520
	Stroke hidrolik maksimum dari tailstock	mm	100
	Taper lubang kerucut jarum top tailstock	Mk	Mohs 5#
	Jarak maksimum antara ujung dan chuck	mm	690
lainnya	Perangkat rem penentuan posisi spindel		Hidraulik, opsional yang dapat diprogram
	Kecenderungan tempat tidur	°	30 ° atau 15 °
	Panjang alat mesin x lebar x tinggi	mm	2500x1680x1900
	Berat total seluruh mesin	Kg	5000kg
	Kekuatan total	KW	20
	Konsumsi daya rata -rata	KW / H.	3

Akurasi alat mesin

Akurasi Mesin, Standar Faktor Jingfus ：
Item tes utama	Diagram skematik	Metode deteksi	Standar Pabrik


Spindle Radial Beat		Mendeteksi runout kerucut luar	0.0035


Posisi Ulangi Sumbu X.		Mendeteksi posisi berulang sumbu x. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.003


Posisi Ulangi Sumbu Z-Acara		Mendeteksi posisi berulang pada sumbu z. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.003


Posisi Ulangi Sumbu Y.		Mendeteksi posisi berulang pada sumbu Y. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.004


Posisi pengulangan sumbu c		Mendeteksi reposisi titik tetap c-sumbu, Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulangi	20 detik busur


C Axis Posisi Rotary		Mendeteksi akurasi posisi acak sumbu C, CATATAN: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian periksa pengaturan yang diulangi	72 detik busur


Power head clamping beat		Kerucut beat	0.015

Power head clamping beat		Mengalahkan pemukulan	0.01

Jika pelanggan ingin menguji akurasi ISO atau VD1 dari sumbu x/z/y, itu harus ditentukan pada saat penulisan kontrak. Pelanggan harus menguji item ini pada saat yang sama dari penerimaan awal pabrik Jingfusi.
