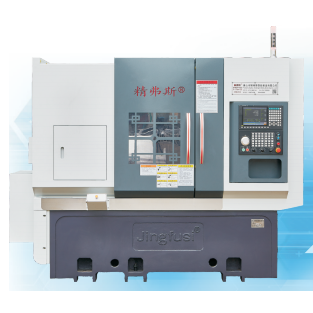

CNC Type Type Automatic Lathe

Kami senang memperkenalkan Anda kepada mesin bubut otomatis Jingfusi® High-End Turret Automatic, yang bertujuan untuk memperdalam pengetahuan Anda tentang produk luar biasa ini. Kami dengan hangat menyambut baik pelanggan kami yang baru dan bernilai untuk melanjutkan kemitraan mereka dengan kami saat kami berjuang menuju masa depan yang lebih cerah bersama.

Model:CK52T-600

mengirimkan permintaan

Deskripsi Produk

Anda dengan hormat diundang untuk mengunjungi pabrik kami dan menjelajahi terbaru, harga kompetitif, dan berkualitas tinggi Jingfusi® CNC Turret Type Automatic Lathe, saat ini dalam permintaan tinggi. Kami sangat mengantisipasi kesempatan untuk berkolaborasi dengan Anda.

Jenis Turet CNC Detail Produk Bubut Otomatis

Daftar Parameter Jenis Turret CNC Automatic

proyek	Isi	satuan	CK52T-600	CK76T-600	CK46T-600
Lingkup pemrosesan	Diameter rotasi spindel maksimum	mm	Ø 800
	tipe blok	mm	Ø 180 ~ 400
	Panjang belokan maksimum	mm	560
	Diameter bar maksimum	mm	Ø 51 ~ 55	Ø 72	Ø 45
Sumbu utama	Jenis kepala spindel		A2-6	A2 -8	A2-5
	Diameter spindel melalui lubang	mm	Ø 66	Ø 86	Ø 56
	Kecepatan spindel maksimum	r/mnt	4200	3200	6000
	Kecepatan set spindel	r/mnt	1 ~ 3500	1 ~ 2500	1 ~ 4500
memberi makan	Perjalanan maksimum sumbu x/z	mm	230/600
	Z-AXIS stroke efektif	mm	570
	Gerakan cepat maksimum sumbu x/z	m/my	24
	Pengaturan sumbu x/z untuk gerakan cepat	m/my	16/18
	Spesifikasi sekrup rol sumbu x/z	mm	40
	Spesifikasi pengukur sumbu x/z	mm	35/45
Dua belas posisi menara servo	Dua belas posisi tinggi servo turret pusat		100
	Menara pisau di seberang tepi (diameter luar)	mm	385
	Tinggi tengah menara	mm	100
	Jumlah pisau menara	memperbaiki	12
	Diameter interferensi pemrosesan alat yang berdekatan	mm	Ø180
	Ukuran pemegang alat tetap	mm	25x25
	Diameter pegangan pemegang pisau	mm	Ø25
mesin listrik	Daya/torsi motor utama	KW / nm	11kW/dinilai 72nm	15kW/dinilai 98nm	7,5 kW/dinilai 47nm
	Daya/torsi motor sumbu x/z	KW / nm	Yaskawa 1.8KW/11.5nm. Generasi Baru Opsional 2.4 KW/Dinilai 11.5nm
	Daya/Torsi Motor Mengubah Alat Turret	KW / nm	Generasi baru 1.0 kW/3.1nm
	Daya motor sistem pendingin	KW	0.3
	Daya motor sistem pendingin tekanan tinggi	KW	3
Tailstock	Stroke tailstock	mm	420
	Pin Ejector Ejector Maksimal	mm	100
	Bentuk drive pin ejector tailstock		Kekakuan hidrolik, kuat
	Taper lubang kerucut jarum top tailstock	Mk	Mohs 5 #, tidak berayun atau melengkung selama pemesinan presisi.
	Jarak maksimum antara ujung dan chuck	mm	690
lainnya	Kecenderungan tempat tidur	°	30 ° atau 15 °
	Panjang alat mesin x lebar x tinggi	mm	2500x1600x1700
	Berat total seluruh mesin	Kg	Total berat seluruh mesin adalah 4500kg, dengan berat total opsional 3500kg, minus 100.000 yuan
	Kekuatan total	KW	20
	Konsumsi daya rata -rata	KW / H.	3

Jenis Turret CNC Akurasi Alat Mesin Lathe Otomatis

Akurasi Mesin, Standar Faktor Jingfus ：
Item tes utama	Diagram skematik	Metode deteksi	Standar Pabrik


Spindle Radial Beat		Mendeteksi runout kerucut luar	0.0025


Posisi Ulangi Sumbu X.		Mendeteksi posisi berulang sumbu x. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.0025


Posisi Ulangi Sumbu Z-Acara		Mendeteksi posisi berulang pada sumbu z. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.0025


Jika pelanggan ingin menguji akurasi ISO atau VD1 dari sumbu x/z/y, itu harus ditentukan pada saat penulisan kontrak. Pelanggan harus menguji item ini pada saat yang sama dari penerimaan awal pabrik Jingfusi.
