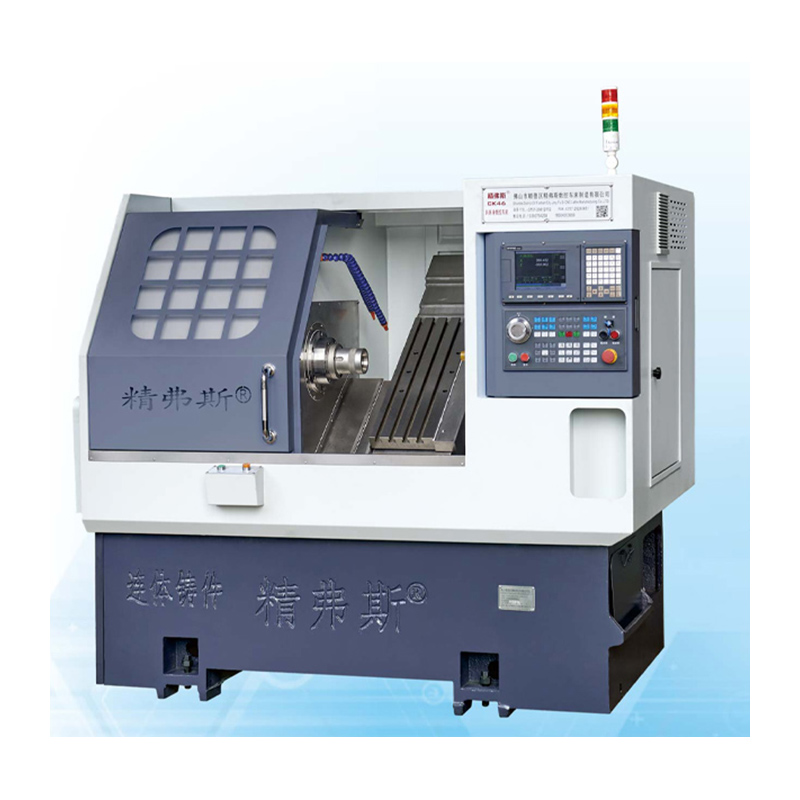

Mesin belokan dan penggilingan CNC

Jingfusi® CNC Turning and Milling Machine adalah solusi utama untuk pengerjaan logam presisi. Apakah Anda ingin menghasilkan komponen yang kompleks atau suku cadang sederhana, mesin kami dirancang untuk memenuhi kebutuhan manufaktur Anda. Dengan fitur-fitur canggih dan komponen berkualitas tinggi, mesin berbelok dan penggilingan CNC kami adalah pilihan yang sempurna untuk bisnis yang ingin merampingkan proses produksi mereka.

Model:CK76DTY

mengirimkan permintaan

Deskripsi Produk

Pemesinan yang tepat untuk meningkatkan produktivitas

Mesin belokan dan penggilingan CNC kami direkayasa untuk presisi dan akurasi. Ini menggunakan teknologi canggih untuk memastikan bahwa setiap bagian yang diproduksi memiliki kualitas tertinggi. Dengan kemampuan permesinan yang tepat, mesin kami beroperasi dengan cepat, menghemat waktu Anda dan meningkatkan produktivitas Anda. Plus, dengan antarmuka yang mudah digunakan, Anda dapat mengatur dan menjalankan pekerjaan Anda dengan mudah.

Fleksibilitas untuk berbagai aplikasi

Mesin belokan dan penggilingan CNC kami serba guna dan dapat menangani berbagai aplikasi. Ini dirancang khusus untuk menangani komponen kompleksitas yang bervariasi, menjadikannya mesin yang ideal untuk produsen yang memproduksi berbagai bagian. Apakah Anda memproduksi komponen ruang angkasa yang kompleks atau bagian mekanis yang sederhana, mesin kami dapat menangani kebutuhan Anda.

Solusi hemat biaya untuk produsen kecil dan besar

Mesin berputar dan penggilingan CNC kami adalah solusi yang hemat biaya untuk perusahaan kecil dan besar. Fitur canggih menjadikannya investasi yang sempurna untuk bisnis yang ingin mengurangi biaya operasional mereka sambil meningkatkan produktivitas. Dengan biaya perawatan yang rendah, mesin kami dapat membantu Anda menghemat uang untuk perbaikan, sementara kinerjanya yang efisien memastikan Anda dapat menghasilkan lebih banyak bagian dalam waktu yang lebih singkat.

Fitur canggih untuk peningkatan kinerja

Mesin berbelok dan penggilingan CNC kami dikemas dengan fitur -fitur canggih yang menjadikannya alat pengerjaan logam terbaik. Ini dilengkapi dengan komponen berkualitas tinggi, termasuk motor spindle yang kuat dan panduan linier yang sangat akurat, memastikan bahwa setiap pekerjaan diselesaikan dengan presisi dan efisiensi. Selain itu, sistem perkakasnya yang fleksibel memungkinkan untuk perubahan alat cepat, merampingkan proses produksi dan mengurangi waktu henti.

Sebagai kesimpulan, mesin berbelok dan penggilingan CNC kami adalah solusi utama untuk pengerjaan logam presisi. Fitur canggih, komponen berkualitas tinggi, dan kemudahan penggunaan menjadikannya pilihan yang sempurna untuk bisnis yang ingin merampingkan proses produksi mereka. Dengan keserbagunaannya, efektivitas biaya, dan peningkatan kinerja, mesin kami adalah investasi yang sempurna untuk produsen kecil atau besar yang ingin meningkatkan produktivitas, mengurangi biaya, dan menghasilkan komponen berkualitas tinggi.

Daftar Parameter

barang	Model mesin bubut	satuan	CK46DTY	CK52DTY
Lingkup pemrosesan	Diameter rotasi spindel maksimum	mm	Ø 600
	Panjang lingkaran luar yang berputar maksimum	mm	300
	Diameter bar maksimum	mm	Ø 45	Ø 55
Sumbu utama	Kecepatan spindel maksimum	r/mnt	6000 (pengaturan 4500)	4200 (pengaturan 3500)

	Jenis kepala spindel		A2-5	A2-6
	Diameter spindel melalui lubang	mm	Ø 56	Ø 66
memberi makan	Sumbu x/z/y stroke maksimum	mm	800/400/± 60


	Kepala Daya 90 ° melewati pusat spindel	mm	60
	Gerakan Cepat Maksimal dari Sumbu X/Z/Y	m/my	24 (Pengaturan 18) / 24 (Pengaturan 18) / 15 (Pengaturan 12)
	Batang sekrup sumbu x/z/y	mm	32/32/32
	Track rol sumbu x/z/y	mm	35/35/35
Menara kekuatan	Model Power Turret (Power Turret)	BMT	BMT45, BMT55 opsional

	Power head collet	ADALAH	ER25
	Ukuran pemegang alat tetap	mm	25x25
	Diameter Shank Holder Bore	mm	Ø25
Tailstock	Daya/torsi motor utama	KW / nm	7,5 kW/dinilai 47nm	11kW/dinilai 72nm


	Daya/torsi motor sumbu x/z/y	KW / nm	Yaskawa 1.8KW/11.5n. Opsional Generasi Baru2.4 KW/Dinilai 11.5nm
	Kecepatan maksimum motor daya menara	r/mnt	80000 ° (head daya ≤7000 perubahan ， 90 ° head daya ≤6000 perubahan)
	Daya/torsi motor head power	KW / nm	8.5 kW/dinilai 16.5nm
	Daya/Torsi Motor Mengubah Alat Turret	KW / nm	Generasi Baru1.0 kW /3.1nm
lainnya	Perangkat rem penentuan posisi spindel		Tekanan hidrolik


	Kecenderungan tempat tidur	°	35 °
	Panjang alat mesin x lebar x tinggi	mm	2200x1500x1900
	Berat total seluruh mesin	Kg	3900kg
	Kekuatan total	KW	15
	Konsumsi daya rata -rata	KW / H.	3

Akurasi alat mesin

Akurasi Mesin, Standar Faktor Jingfus ：
Item tes utama	Diagram skematik	Standar Pabrik


Spindle Radial Beat		Mendeteksi runout kerucut luar	0.0035


Posisi Ulangi Sumbu X.		Mendeteksi posisi berulang sumbu x. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.003


Posisi Ulangi Sumbu Z-Acara		Mendeteksi posisi berulang pada sumbu z. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.003


Posisi Ulangi Sumbu Y.		Mendeteksi posisi berulang pada sumbu Y. Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulang.	0.004


Posisi pengulangan sumbu c		Mendeteksi reposisi titik tetap c-sumbu, Catatan: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian mendeteksi posisi yang diulangi	20 detik busur


C Axis Posisi Rotary		Mendeteksi akurasi posisi acak sumbu C, CATATAN: Pertama memprediksi sekitar 50 kali untuk mengimbangi kesalahan mesin dingin dan mesin panas, dan kemudian periksa pengaturan yang diulangi	72 detik busur


Power head clamping beat		Kerucut beat	0.015

Power head clamping beat		Mengalahkan pemukulan	0.01

Jika pelanggan ingin menguji akurasi ISO atau VD1 dari sumbu x/z/y, itu harus ditentukan pada saat penulisan kontrak. Pelanggan harus menguji item ini pada saat yang sama dari penerimaan awal pabrik Jingfusi.
